QuintSonic T

Kontakt for pris - Telefon nr.: 44 65 22 77 - Email: info@ndtshop.dk

Beskrivelse
Downloads

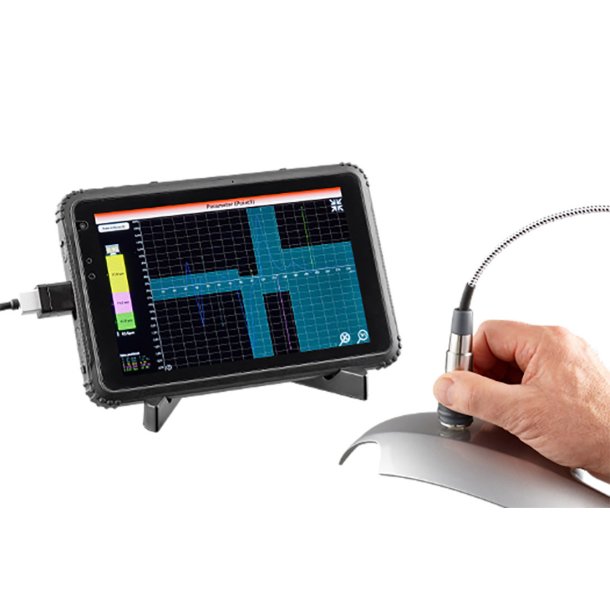

Opgraderingen af den velafprøvede QuintSonic-lagtykkelsesmåler kombinerer målesystem og evalueringssoftware i en ultralydssensor, som er direkte forbundet til en industriel tablet.

QuintSonic T måler den individuelle tykkelse af op til 8 lag på forskellige substrater (f.eks. metal, plastik, GFRP, CRFP, WPC, fiberforstærkede kompositter) ved hjælp af ultralydsmetoden til løbetidsmåling.

Måling af alle lag udføres i én enkelt operation.

Alle måleparametre på én skærm

QuintSonic T måler op til otte belægninger i en enkelt operation.

Den kan måle polymerbelægninger som maling, lak og syntetisk materiale, samt glas, keramik eller metalliske belægninger på stort set ethvert substrat.

Præcis og nem at håndtere, kan QuintSonic T måle alle typiske belægningssystemer såsom:

Lak på syntetisk materiale
Syntetisk materiale på træ
Glas på metal
og mange flere.

Med en generøs 8-tommers skærm tilbyder QuintSonic et brugervenligt overblik over måleresultatet samt den tilsvarende forløb af ultralydssignalet (A-scan). Parametre for signaljustering vises samtidigt og kan derfor tilpasses den aktuelle måling med betydelige tidsbesparelser. Efterfølgende justering af parametre er også mulig gennem den nye hukommelsesmulighed for A-scanninger.

Derudover er QuintSonic T kendetegnet ved enkel betjening via touchskærm og intuitiv brugervejledning. Måleprogrammet tilbyder også en klar datastruktur med integreret rapportgenerering for prøvning.

QuintSonic T er også ideelt egnet til barskere miljøer på grund af IP 67 & MIL-STD 810 G og ekstremt modstandsdygtigt Gorilla®-glas.

Property	Value
Måleprincip	Ultralyd 'puls run-time' metode
Måleområde / Opløsning / Nøjagtighed	Nr.1 Måleområde 356 µm Opløsning 0,25 µm Nøjagtighed 0,25 µm Nr.2 Måleområde 890 µm Opløsning 0,5 µm Nøjagtighed 0,5 µm Nr.3 Måleområde 1.900 µm Opløsning 1 µm Nøjagtighed 1 µm Nr.4 Måleområde 3.900 µm Opløsning 2 µm Nøjagtighed 2 µm Nr.5 Måleområde 7.500 µm Opløsning 4 µm Nøjagtighed 4 µm (ved 2375 m/s ultralydshastighed i alle lag)




Minimum lagtykkelse	ca. 10 µm (afhængig af ultralydshastigheden i laget)
Antal lag	op til 8 lag i en operation
Målecyklustid	ca. 1 s
Måleområde	5 mm Ø / 0,2" Ø
Kontaktområde	10 mm Ø / 0,4" Ø
Minimum kurvaturradius	konveks: 50 mm / 2" konkav: -
Måleenheder	µm, mm, mils
Kalibrering	Lydshastighedskalibrering for op til 8 lag
Statistik	N (antal måleværdier) · Minimum · Maksimum · Gennemsnit · Standardafvigelse · Variationskoefficient · Blokstatistik (brugerjusterbar) · Histogram · Tendensdiagram
Grænseflade	Bluetooth WiFi SD-kort
Internationale standarder	DIN EN ISO 2808
Signalbehandling	Sensor integreret digital 32-bit signalbehandling (SIDSP®)
Driftstemperatur	5 °C - 50 °C / 40 ° F - 122 °F
Opbevaringstemperatur	-10 °C - 50 °C / 14 °F - 122 °F

Anvendelse

Ikke-destruktiv måling af:

Lak, syntetiske materialer, glas, emalje og andre belægninger på træ, syntetiske materialer, glas, metal og keramik
Metalliske belægninger på syntetiske materialer, keramik og træ
Op til 8 belægninger i en enkelt operation.

Også velegnet til måling af vægtykkelse.

Måleprincipper

Ultralydsrefleksion (DIN EN ISO 2808, metode 10)

Leveringoversigt

QuintSonic SIDSP®-Sensor
SIDSP®-Sensorkabel
Industriel tablet udstyret med evalueringssoftware
Tabletstander
Brugermanual tysk/engelsk
1 flaske koblingsgel fra ElektroPhysik, 100 ml
1 flaske Aqua dest (koblingsvæske), 100 ml
Enkeltlagsstandard for målerverifikation
Plastbæretaske

Funktioner

Hurtig evaluering af målesignalet, høj nøjagtighed og gentagelighed takket være sensorintegreret digital 32-bit signalbehandling (SIDSP®)
Over 40 måleværdier pr. minut: start, vent i 1 sekund, færdig.
Kun 5 mm måleområde gør det muligt at indsamle målinger på små og buede dele
