Kapillar metoden

Kapillar metoden

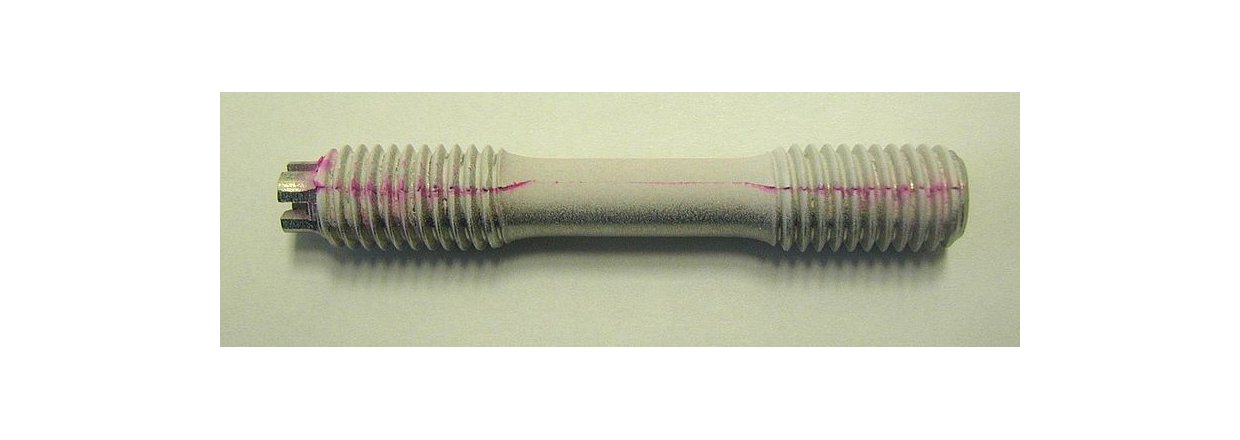

Se let overfladefejl og revner med fluorescerende penetrant væske som bliver ekstra tydelig med UV lys.

Almindelig rød penetrant til brug i dagslys.

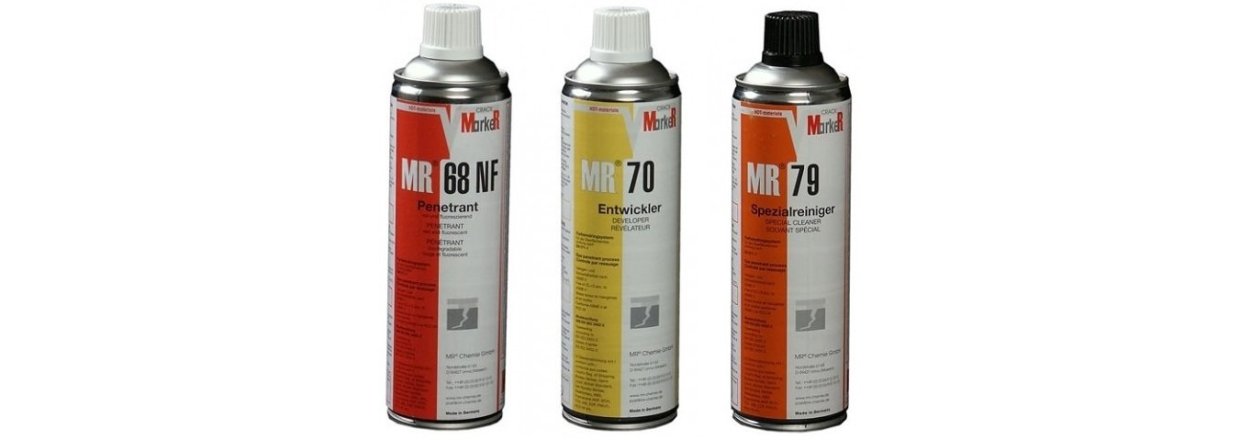

Penetrant sæt

Penetrant sæt

Med et Penetrant Sæt får du alt der skal bruges og du kommer hurtigt i gang med at teste.

Hvad er Penetrant-prøvning?

Hvad er Penetrant-prøvning?

Penetrant, eller Kapillarvæskeundersøgelse, er en ikke-destruktiv prøvningsmetode til påvisning af fejl som når ud til overfladen af ikke-porøse materialer. Der kan være tale om at finde fejl som f.eks. revner, porøsiteter, spalter og utætheder i stål, støbegods, plast, keramik og lign.
Penetrantvæske som er farvet eller fluorescerende, påføres det rengjorte emnes overflade. Denne væske trænger ind i selv meget små overfladefejl ved en kapillarvirkning. Overskydende penetrantvæske fjernes fra overfladen og efter påførsel af en fremkaldervæske kan fejlen enten ses direkte eller under ultraviolet belysning.

Penetrantprøvning historisk set:

Fra gammel tid har man anvendt en opslemning af revet kridt i sprit eller - såfremt der var tale om varme overflader - i vand.

Den overflade der skulle undersøges for revner m.m., blev først oversmurt med petroleum og atter renset, for til sidst at få kridt/sprit-opløsningen påmalet.

Når opslemningsmediet var fordampet, sad det tørre kridtlag tilbage, og eventuelle revner kunne erkendes som mørke striber af petroleum på den hvide kridtoverflade.

Det er denne metode, der i dag er blevet videreudviklet til Penetrantundersøgelse (Kapillarvæskeundersøgelse), idet petroleum er blevet erstattet af en kapillarfarve, og kridt/sprit-opløsningen er blevet erstattet af en fremkalder. Begge dele fås bl.a. på aerosoldåser.



Endvidere er der udviklet specielle afrensningsvæsker, der ligeledes findes på aeorosoldåser. Et sådant Penetrant sæt fås naturligvis her i shoppen.

Fordelen ved at væskerne opbevares i aerosoldåser er, at man har en rimelig sikkerhed for altid at have rene og sunde væsker til rådighed.

Metoden kræver ikke særlig stor investering, og dåserne er nemme at transportere og kun lidt pladskrævende ved prøvningen. Der kræves dog ret stor omhu af operatøren med hensyn til at udføre alle arbejdsgange korrekt.

Kapillarmetoden er ret langsom, når man skal undersøge større flader, hvorimod den kan være særdeles hurtig at anvende i serieproduktion af mindre emner. Det er da muligt at automatisere metoden ved at have væskerne i bade og føre emnerne i transportbånd gennem de forskellige bade, der yderligere kan effektiviseres med ultralydbade. Kun selve inspektionen for fejl sker manuelt, og selv denne kan udføres automatisk med optisk mønstergenkendelse.
