UV Overhead panel GX Orion

19.200 DKK

(ekskl. moms)

UV Overhead panel GX Orion
Varer
Antal
Tilvalg

  • GX Orion

    ( + 0 DKK )
    ( + 19.200 DKK )
    ( + 19.200 DKK )
    ( + 38.400 DKK )
    ( + 38.400 DKK )

GX Orion – stationære UV-LED inspektionslamper (overhead)

GX Orion er et modulært overhead UV-LED system til 24/7-drift, udviklet til fluorescerende NDT (FPI/MPI), kvalitetskontrol og inspektionslinjer. Systemet består af 3 “mother”-enheder (selvstændige lamper) og 2 “extension”-enheder (til udbygning af lysfeltet). Modulerne kobles sammen med medfølgende kabelbroer eller kundetilpassede kabler, så du kan bygge den beam-profil og dækning, din applikation kræver.


Varianter (vælg som produktvariant)

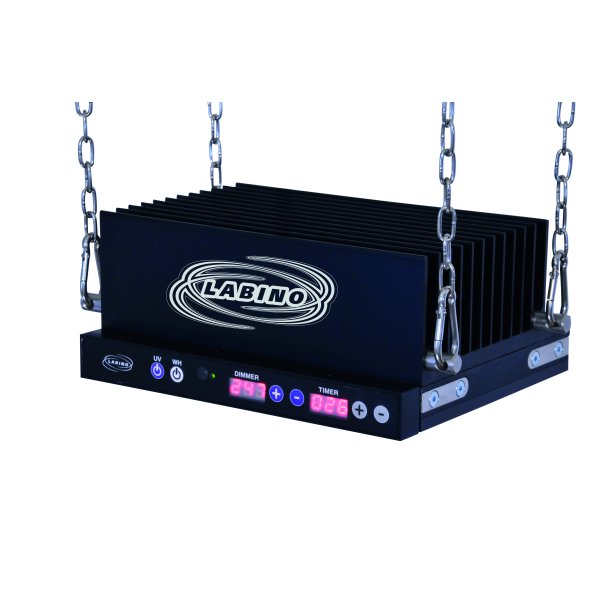

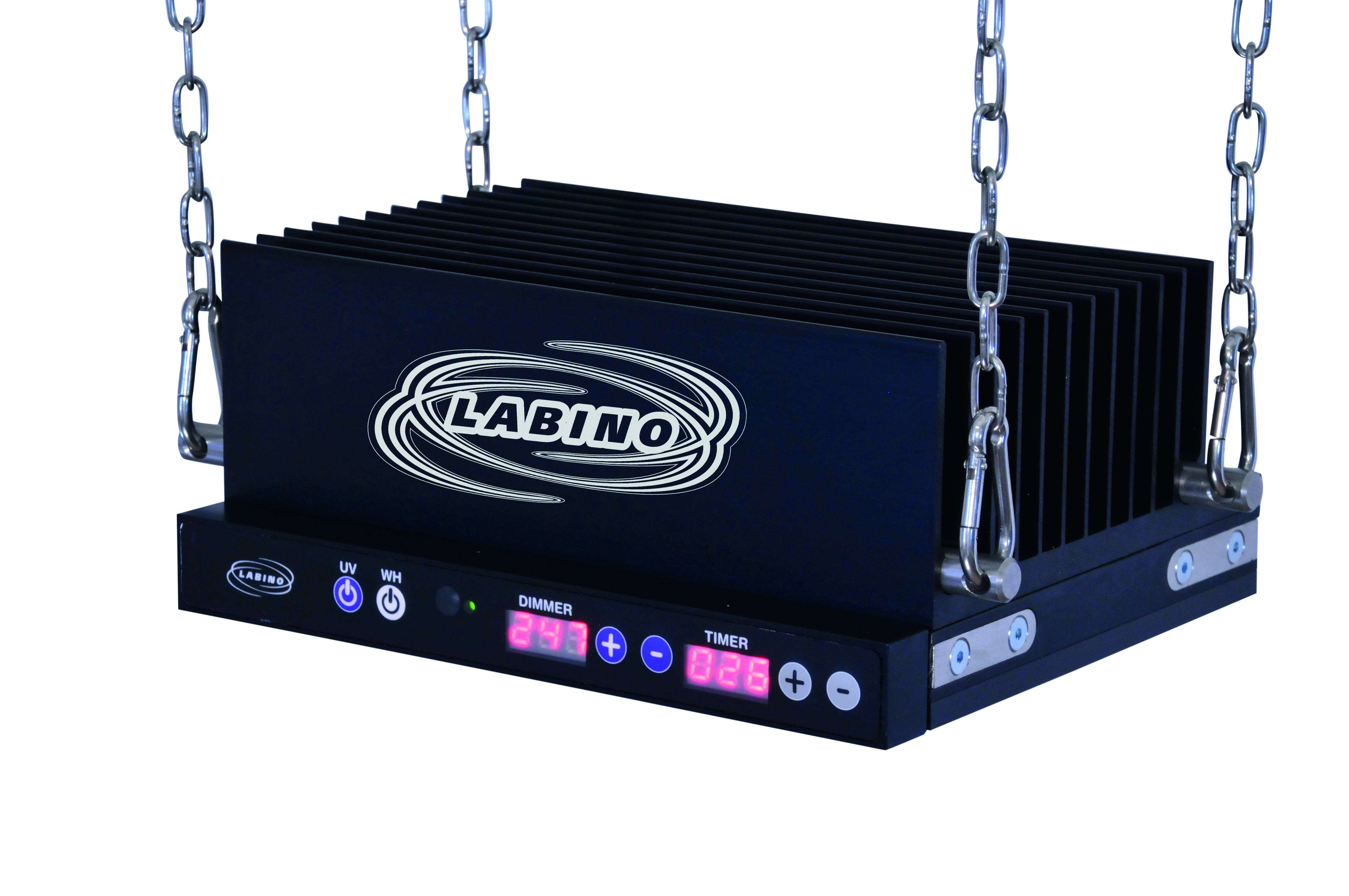

  • GX Orion m. fjernbetjening – Mother (L3100)

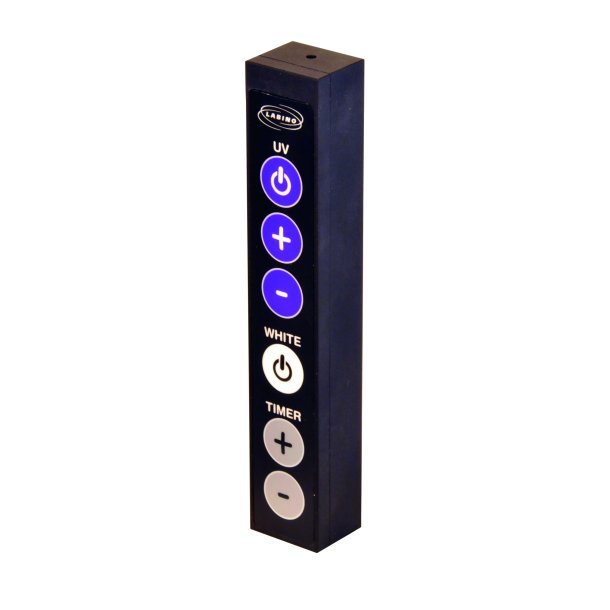

    > 7.000 µW/cm² @ 38,1 cm, integreret hvidt lys, dæmpning + timer via kontrolpanel, fjernbetjening i kassen. Beam Ø ca. 38×30 cm.

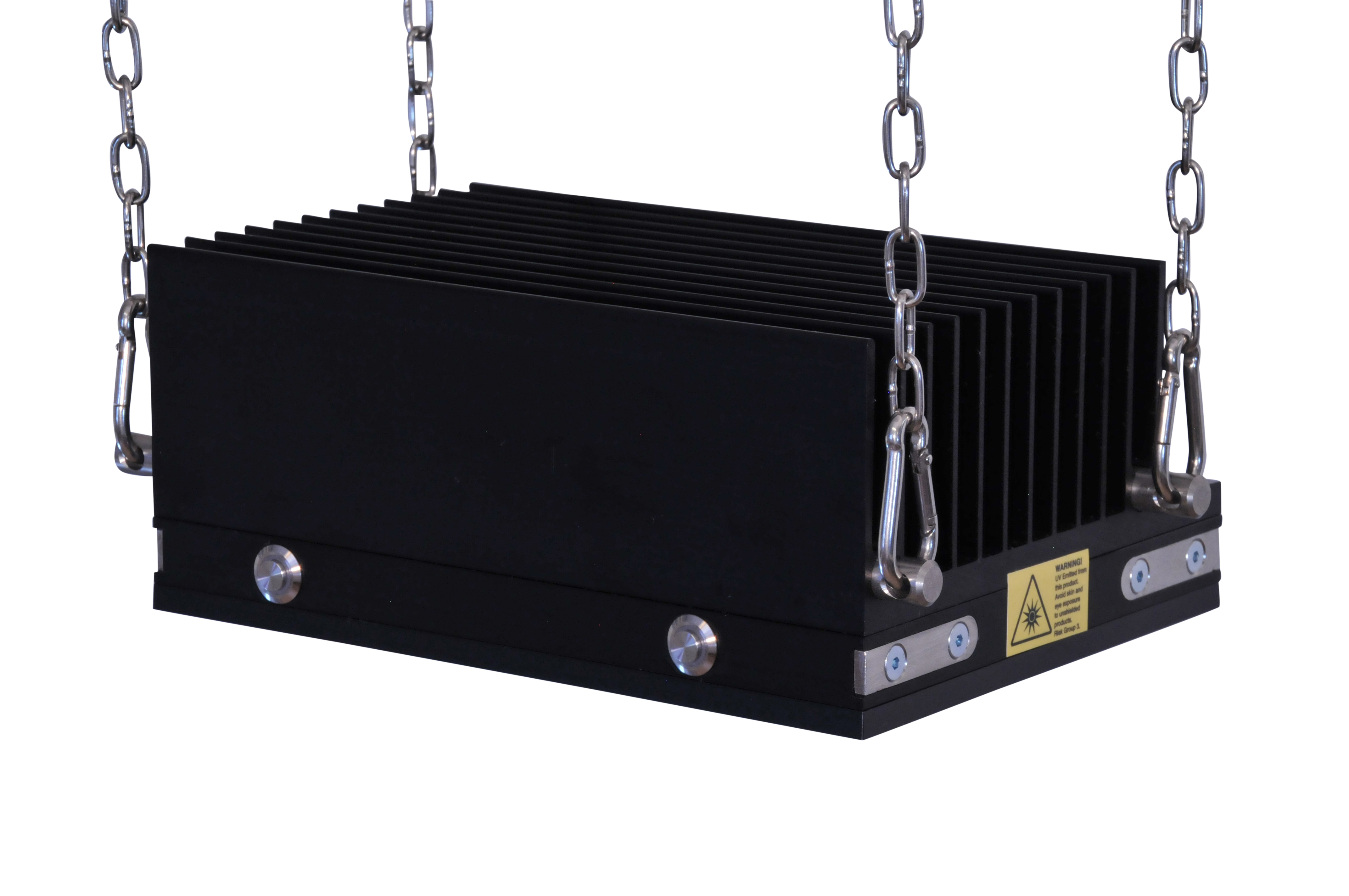

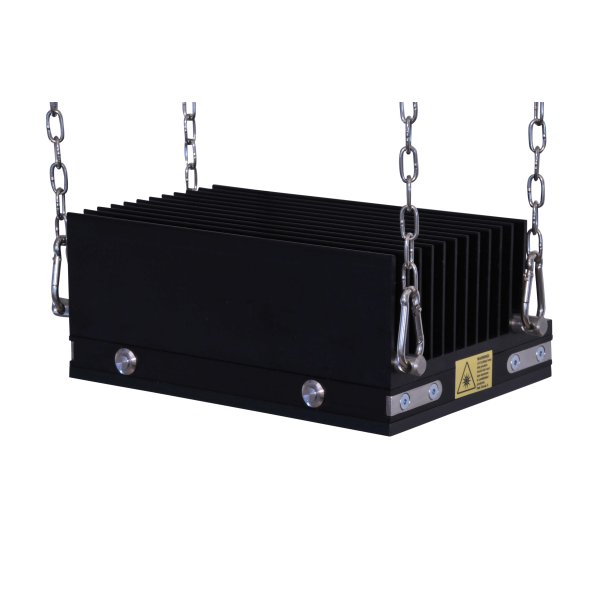

  • GX Orion UV & White – Mother (L3101)
    > 7.000 µW/cm² @ 38,1 cm, hvidt lys med robuste on/off-tryklister i rustfrit stål. Beam Ø ca. 38×30 cm.

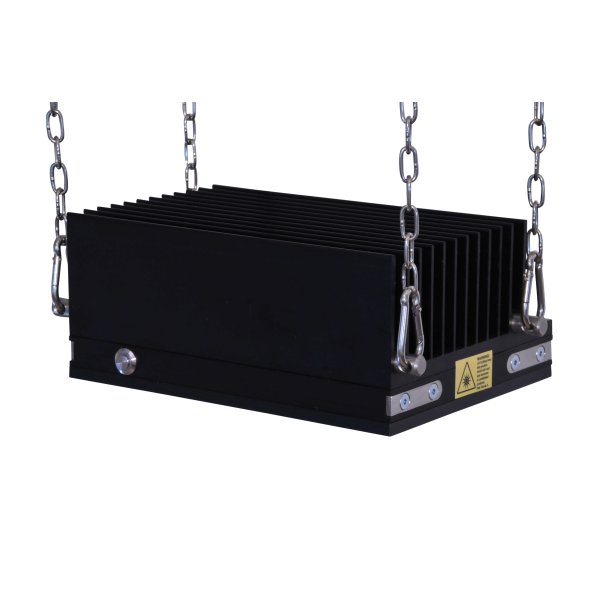

  • GX Orion UV – Mother (L3102)
    > 5.000 µW/cm² @ 38,1 cm, uden hvidt lys – når maksimal UV-intensitet ønskes. Beam Ø ca. 35×26 cm.


Tilvalg/udbygning (tilbehør)

  • GX Orion UV & White – Extension (L3104)
    Udvider UV&White m. fjernbetjening eller UV&White med > 7.000 µW/cm² og samme beam som mother.

  • GX Orion UV – Extension (L3105)
    Udvider UV-mother med > 5.000 µW/cm² og samme beam som mother.

Nøgledata

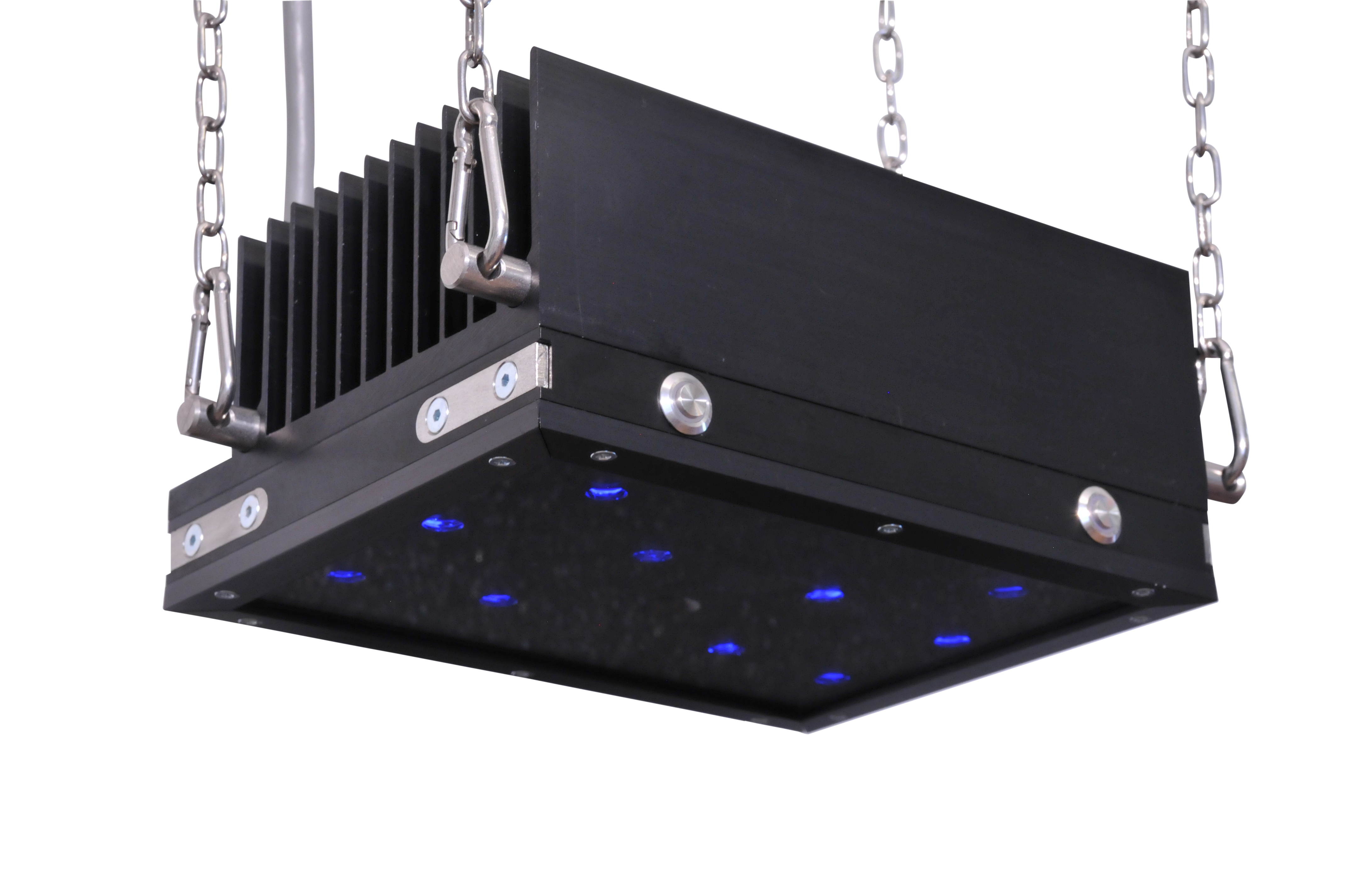

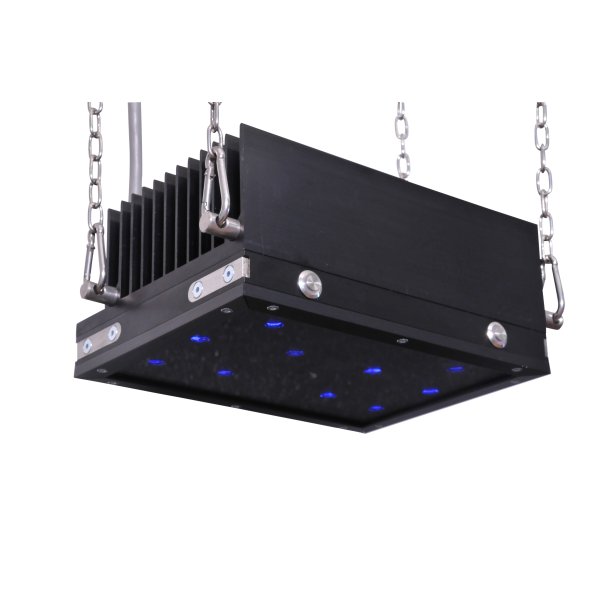

  • UV-A LED: 10 stk. pr. enhed (365 nm).

  • Intensitet: op til > 7.000 µW/cm² (Remote / UV&White), > 5.000 µW/cm² (UV).

  • Beam-diameter (>1000 µW/cm²): op til 38 × 30 cm (Remote/UV&White) / 35 × 26 cm (UV).

  • Drift: Mains (AC), designet til kontinuerlig 24/7-drift.

  • Tæthed: IP68 – støv- og vandtæt.

  • Masse: ca. 2,5–2,6 kg pr. lampe.

  • Garanti: 4


Typiske anvendelser

FPI/MPI, overhead-belysning i inspektionsbåse og linjer, luftfart/automotive, støberi og pulverlakeringslinjer, modulær udbygning af arbejdsflader uden mørke zoner

Hurtige specifikationer pr. variant

  • L3100 UV & White m. fjernbetjening (mother): >7.000 µW/cm² @ 38,1 cm • beam 38×30 cm • hvidt lys • dimmer/timer + fjernbetjening.

  • L3101 UV & White (mother): >7.000 µW/cm² @ 38,1 cm • beam 38×30 cm • hvidt lys • robuste on/off-knapper.

  • L3102 UV (mother): >5.000 µW/cm² @ 38,1 cm • beam 35×26 cm • uden hvidt lys.

  • L3104 UV & White (extension): >7.000 µW/cm² @ 38,1 cm • beam som L3101.

  • L3105 UV (extension): >5.000 µW/cm² @ 38,1 cm • beam som L3102.

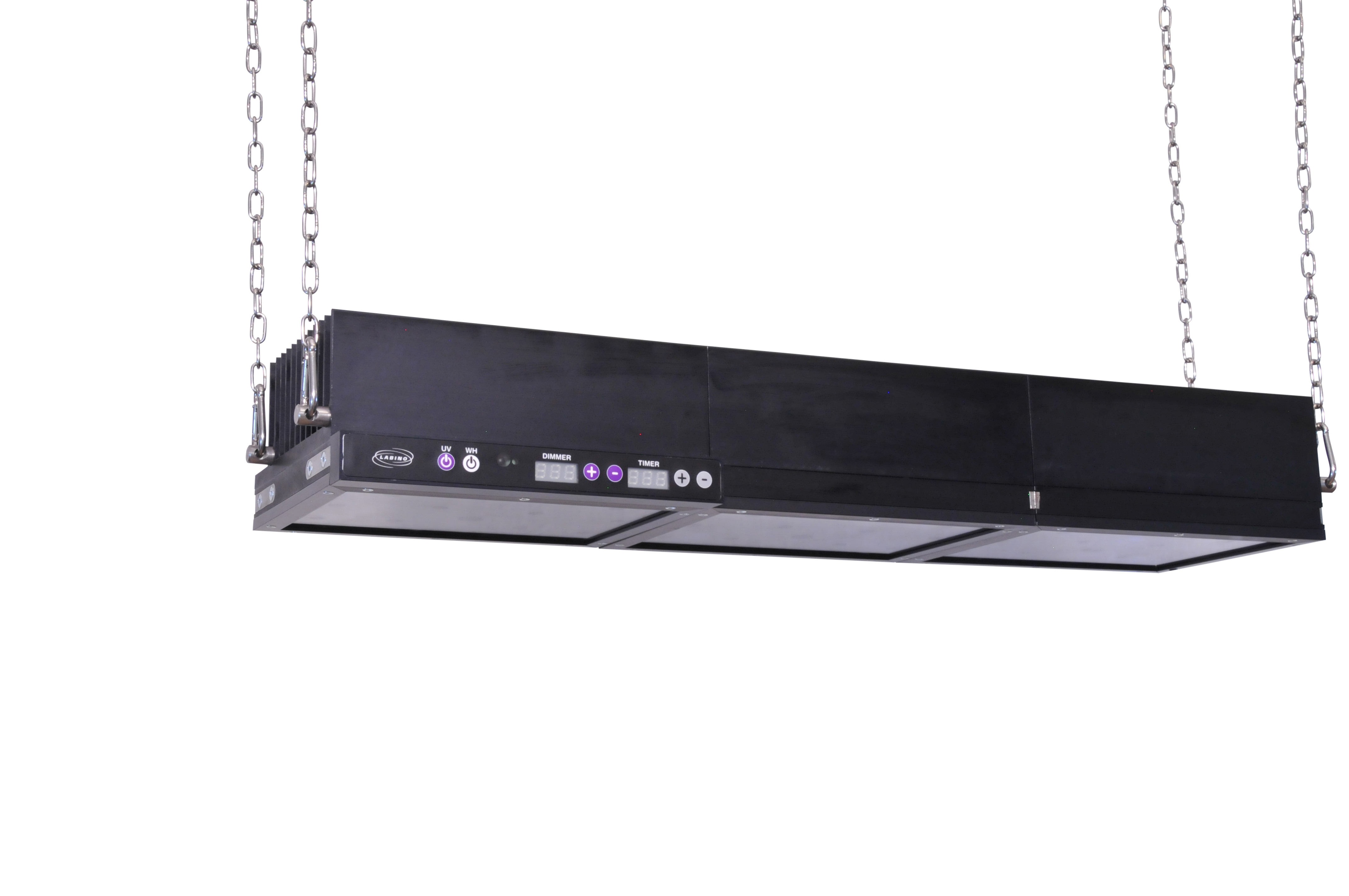

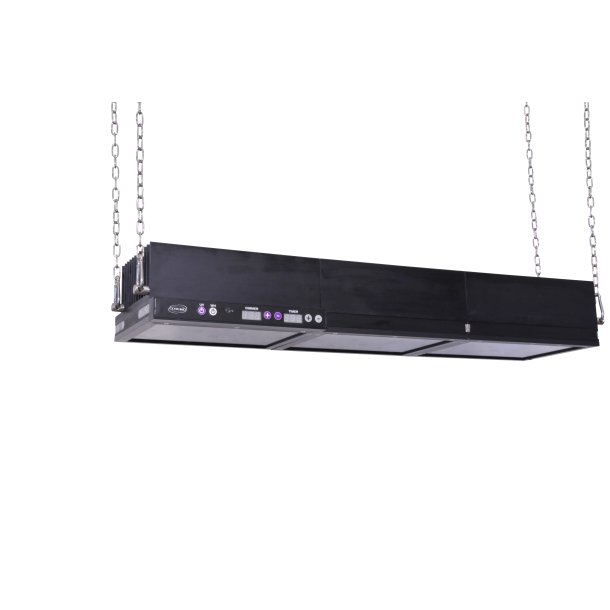

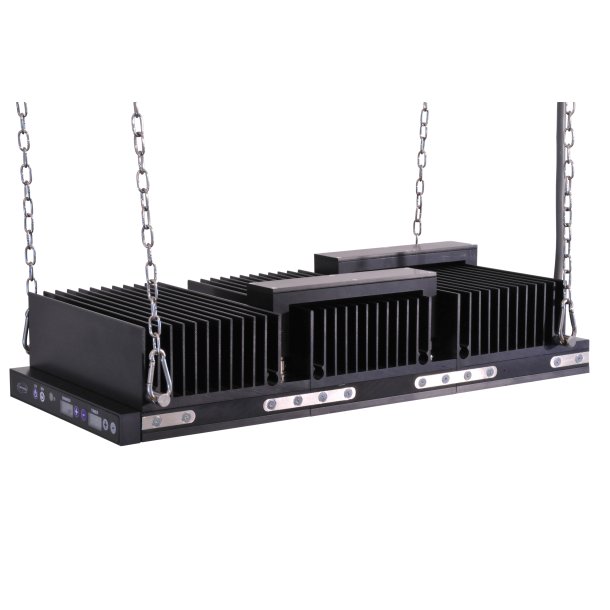

Tip: Én PSU kan forsyne op til tre lamper. Skal du dække større arealer, kan du forbinde moduler lang-til-lang eller kort-til-kort med de medfølgende kabelbroer – eller bestille kundetilpassede kabler for at skabe afstand mellem lamperne og derved øge det samlede lysfelt.

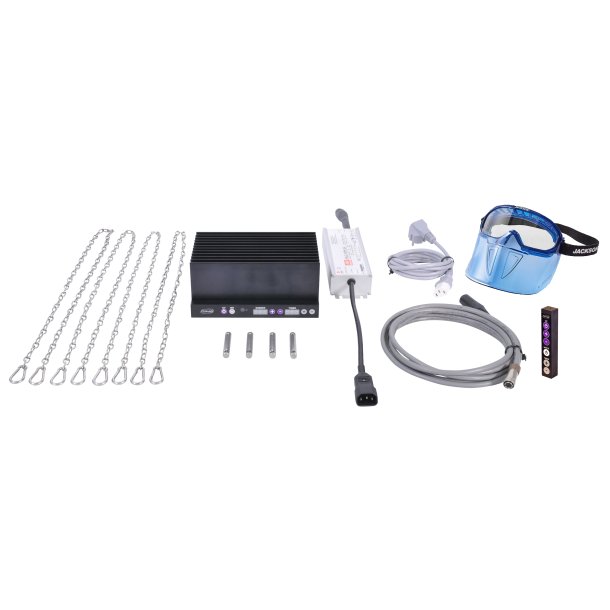

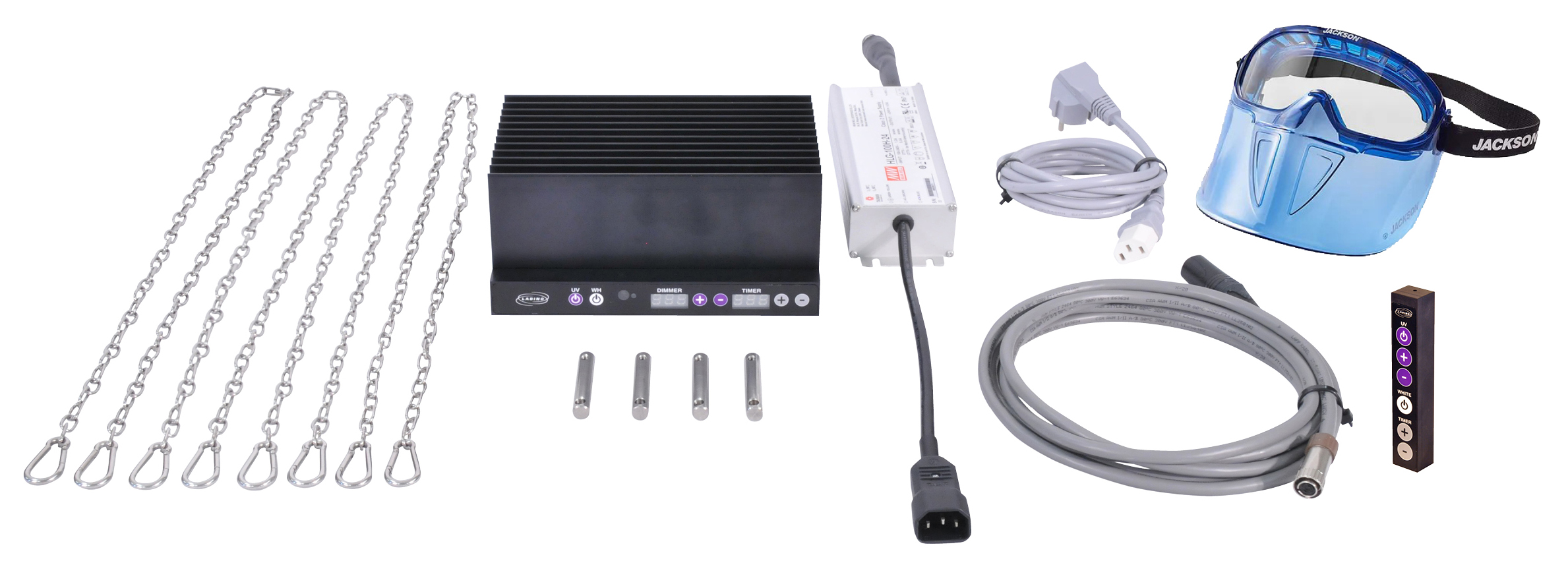

Leveringsomfang – GX Orion Mother Kit

  • 1 × lampe

  • 1 × oplader/PSU

  • 1 × kabel mellem lampe og PSU

  • 1 × strømkabel

  • 4 × cylinderpinde til montering

  • 4 × kæder til ophæng/montering

  • 1 × UV-blokerende visir

Leveringsomfang – GX Orion Extension Kit

  • 1 × lampe

  • 1 × kabelbro til at forbinde kort side til kort side

  • 1 × kabelbro til at forbinde lang side til lang side

  • 2 × monteringsbjælker til samling lang side til lang side

  • 4 × lange monteringspinde til samling kort side til kort side

  • 4 × cylinderpinde til montering

  • 4 × kæder til ophæng/montering

  • 1 × UV-blokerende visir

Tekniske specifikationer

Model Part.nr. Batteri/Netdrift Hvidt lys UV-A LED Spids UV-bestrålingsstyrke (μW/cm²) ved 38,1 cm (15”) Vægt (med batterier) Strålediameter (> 1000 µW/cm²) IP68 Garanti
GX Orion m. fjernbetjening Mother unit L3100 Netdrift Ja 10 1.500 – 7.000 2.6 kg (5.8 Ib) 38×30 cm (15×12”) Ja 4 år
GX Orion UV & WH Mother unit L3101 Netdrift Ja 10 7.000 2.5 Kg (5.5 Ib) 38×30 cm (15×12”) Ja 4 år
GX Orion UV & WH Extension unit L3104 Netdrift Ja 10 7.000 2.5 Kg (5.5 Ib) 38×30 cm (15×12”) Ja 4 år
GX Orion UV Mother unit L3102 Netdrift   10 4.500 2.5 kg (5.5 lb) 35x26cm (14×10”) Ja 4 år
GX Orion UV Extension unit L3105 Netdrift   10 4.500 2.5 kg (5.5 lb) 35x26cm (14×10”) Ja 4 år

Standarder

Model Part.nr. ASTM E3022 Rolls-Royce RRES90061 Airbus AITM6-1001 USAF Pratt&Whitney The Boeing Co. ISO 3059-12
GX Orion m. fjernbetjening Mother unit L3100 Ja           Ja
GX Orion UV & WH Mother unit L3101 Ja       Ja   Ja
GX Orion UV & WH Extension unit L3104 Ja       Ja   Ja
GX Orion UV Mother unit L3102 Ja Ja Ja Ja Ja Ja Ja
GX Orion UV Extension unit L3105 Ja Ja Ja Ja Ja Ja Ja
Titel Type Størrelse Download
Labino_Catalog-Feb-2025.pdf PDF 8.21MB Download
1_Labino_GX-ORION-SERIES_2025.pdf PDF 802.77KB Download
