GX Orion – Extension units (L3104 / L3105)

Kort intro
Modulære UV-A extension-enheder til GX Orion, der udvider lysfeltet eller øger intensiteten i faste inspektionsopstillinger. Vælg UV & White (L3104) når integreret hvidlys er nyttigt, eller UV (kun UV-A) (L3105) når du vil have maksimal UV-ydelse uden hvidlys.


Anvendelse

• Udvid eksisterende GX Orion-installationer i penetrant- og magnetpulver-inspektioner, produktionslinjer og stationære teststationer.

• Brug flere extension-enheder for at dække brede emner eller skabe overlappende, ensartede lysfelter.


Tip
Én PSU kan drive op til tre lamper. Skal du over tre i samme kæde, tilføjer du en ekstra PSU for hver tredje enhed. Brug kabelbroer eller kundetilpassede kabler for afstand mellem enheder, hvis du vil øge den samlede dækningsbredde.


Nøgledata

• Varianter

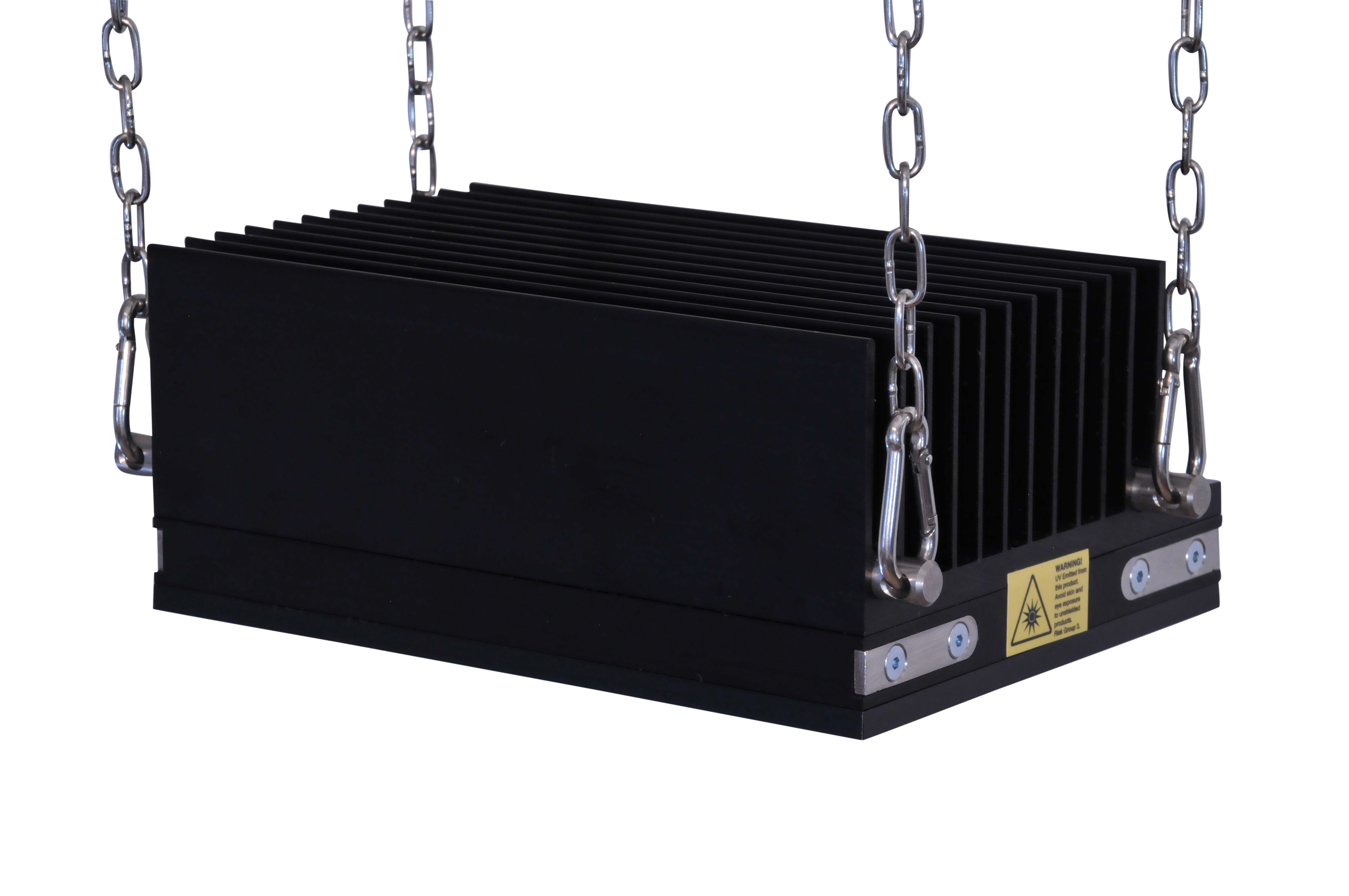

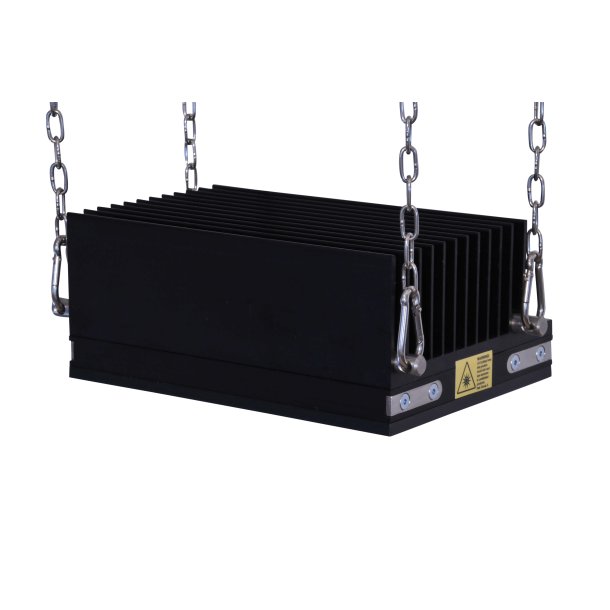

  • L3104 – GX Orion UV & White (Extension): top-irradians > 7 000 µW/cm² @ 38,1 cm, integreret hvidlys, strålediameter ca. 38 × 30 cm.

  • L3105 – GX Orion UV (Extension): top-irradians 4 500 µW/cm² @ 38,1 cm, uden hvidlys, strålediameter ca. 35 × 26 cm.

• UV-A LED: 10 stk. • Vægt: ca. 2,5 kg pr. unit • Tæthed: IP68

• Garanti: 4 år.


• Kompatibilitet

  • L3104 bruges sammen med L3100 Remote Mother eller L3101 UV & White Mother.

  • L3105 bruges sammen med L3102 UV Mother.

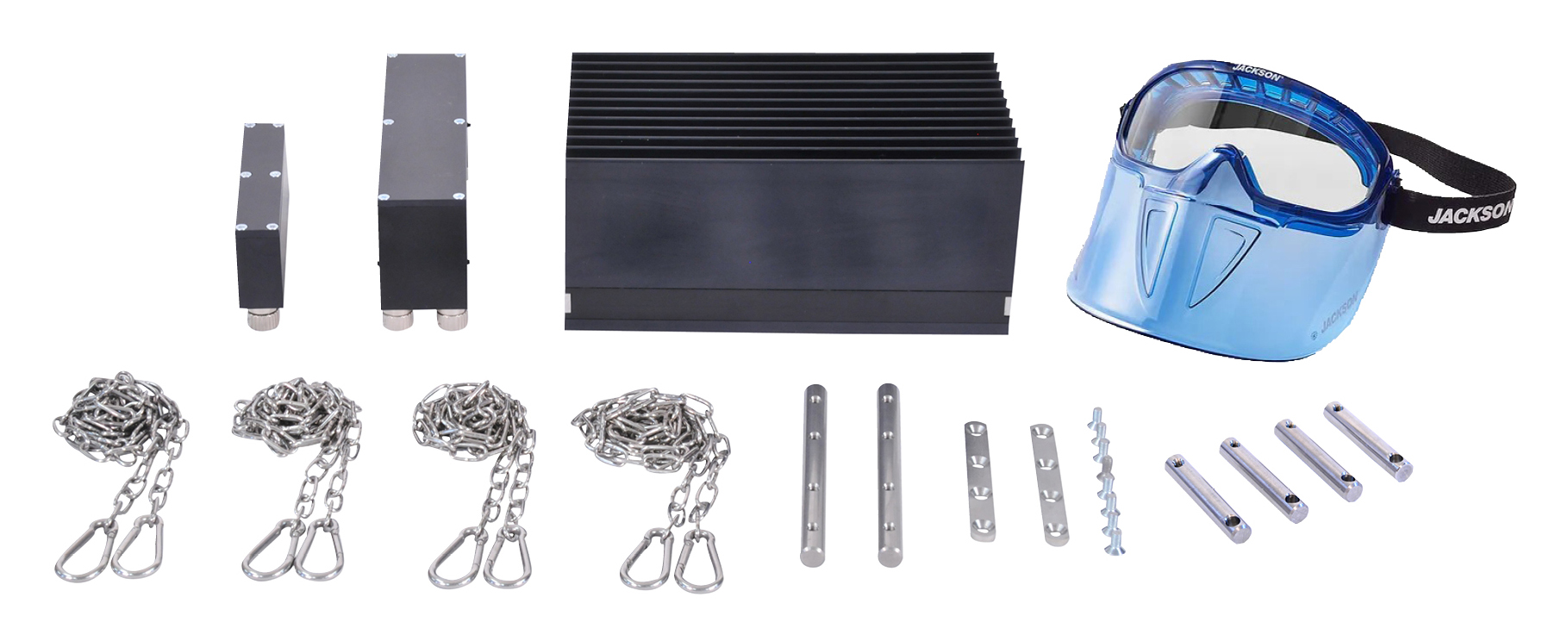

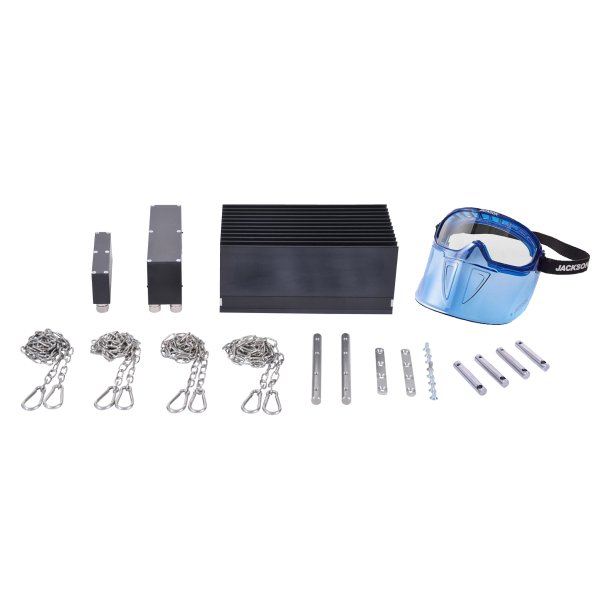

Leveringsomfang (GX Orion Extension Kit)

• 1 × Lamp (extension unit)

• 1 × Kabelbro (kort side til kort side)

• 1 × Kabelbro (lang side til lang side)

• 2 × Monteringsskinner til lang-side-montering

• 4 × Lange monteringspinde til kort-side-montering

• 4 × Cylinderpinde til montering

• 4 × Kæder til ophæng

• 1 × UV-blokvisir
  (Mother-unit, PSU og strømkabler er en del af “Mother Kit” og følger ikke med i “Extension Kit”.)


Tekniske data

• Strømforsyning: via system-PSU (drevet fra tilkoblet Mother-unit)

• UV-A LED: 10 stk. pr. unit

• Top-irradians @ 38,1 cm: L3104 > 7 000 µW/cm² • L3105 4 500 µW/cm²

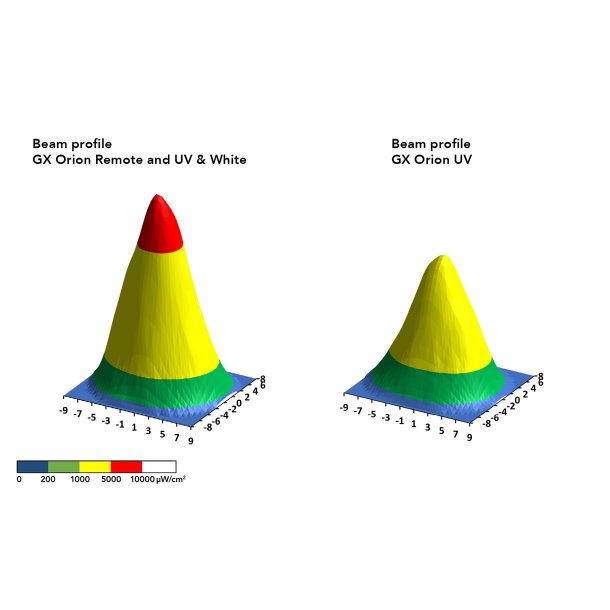

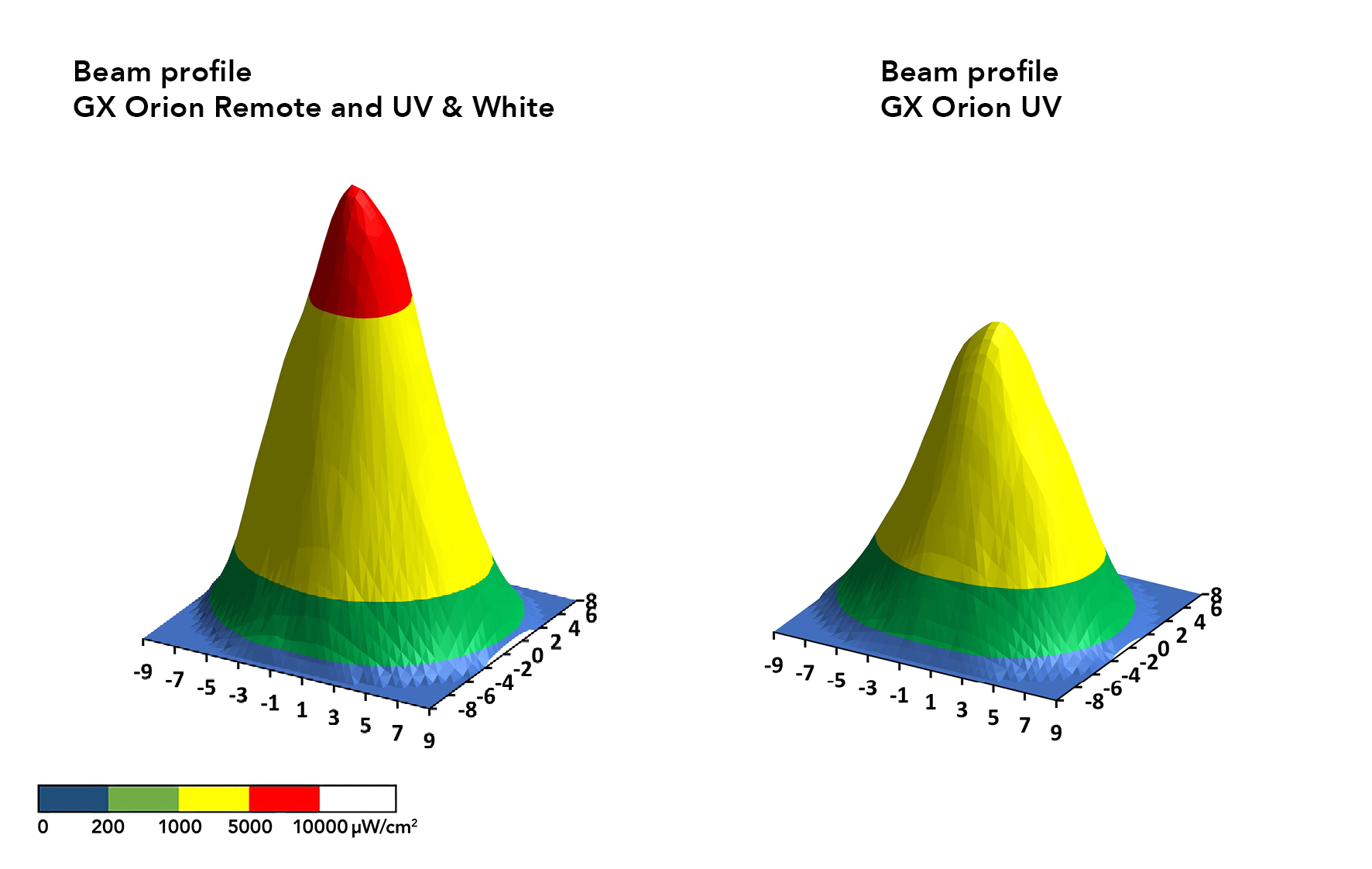

• Strålediameter (> 1 000 µW/cm²): L3104 ca. 38 × 30 cm • L3105 ca. 35 × 26 cm

• Vægt: ca. 2,5 kg (5,5 lb)

• IP-klasse: IP68

• Garanti: 4 år


Kompatible Mother-units (kræves)

• L3100 GX Orion Remote – Mother (dæmpning/timer, hvidlys)

• L3101 GX Orion UV & White – Mother (on/off, hvidlys)

• L3102 GX Orion UV – Mother (uden hvidlys; til L3105)
