Bærbar Phased Array ultralyds-rulleprobe til dine komposit-inspektionsbehov

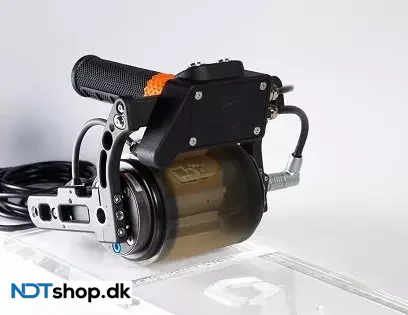

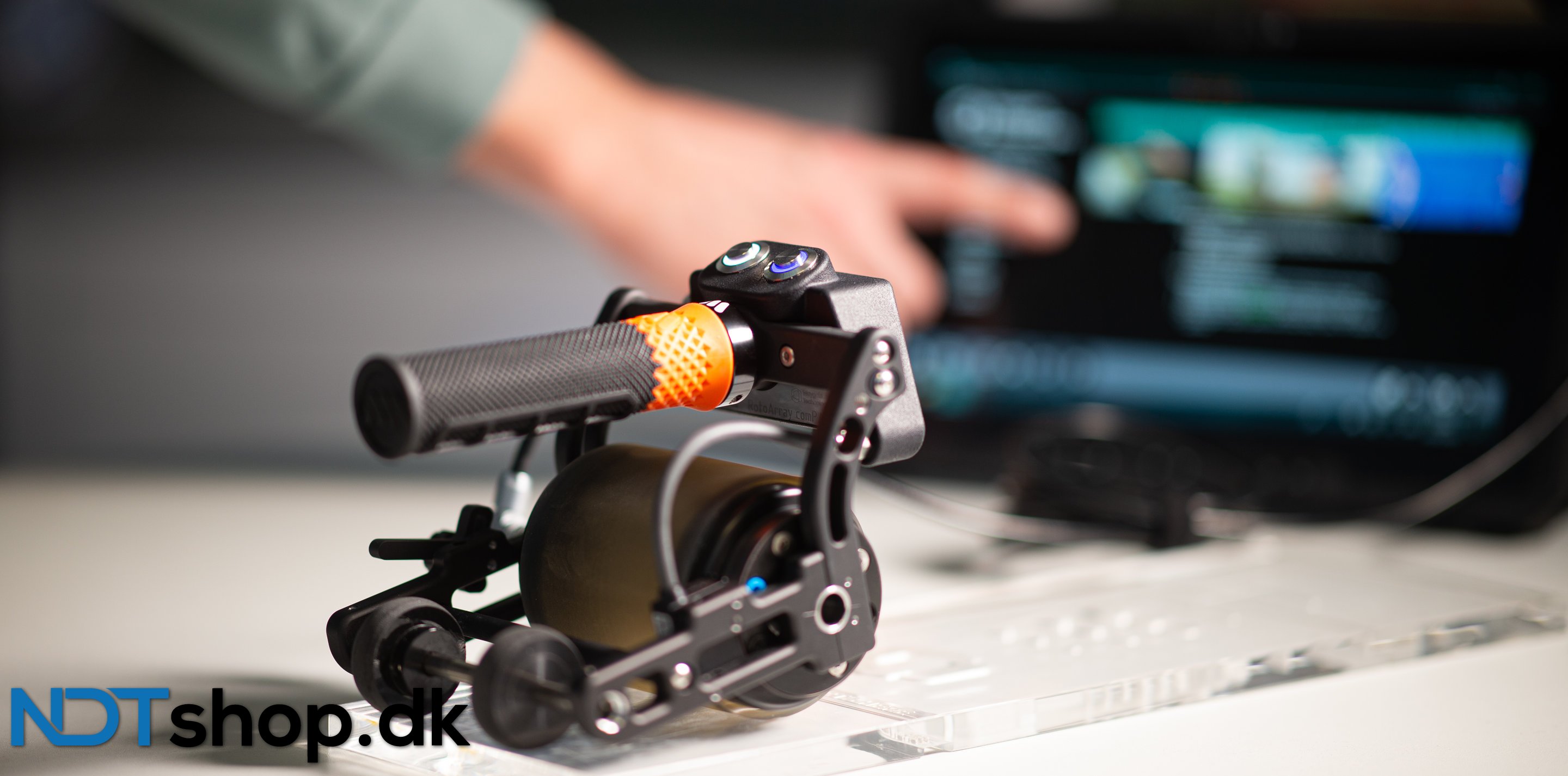

Krautkrämer RotoArray comPAct er Waygate Technologies’ første instrument som benytter den nye comPAct teknologi.
Som den første i industrien der kombinerer ydeevnen af et komplet phased array-inspektionssystem, i en enkelt probe takket være miniaturiseret elektronik.
Med Krautkrämer RotoArray comPAct kræver dine PA inspektioner mindre udstyr og bliver mere fleksibelt. RotoArray comPAct sikrer pålidelig og nem fejldetektion med maksimal bærbarhed, minimal vægt og fremragende forbindelsesmuligheder for tids- og omkostningseffektive, manuelle, phased array-inspektioner.
Forbindelser

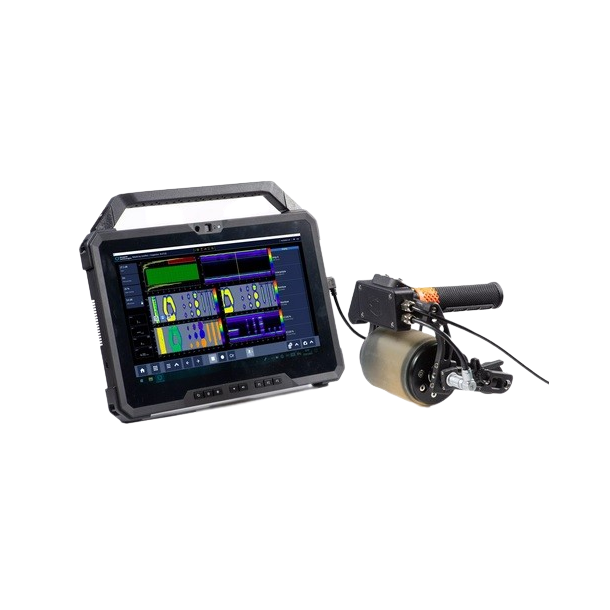

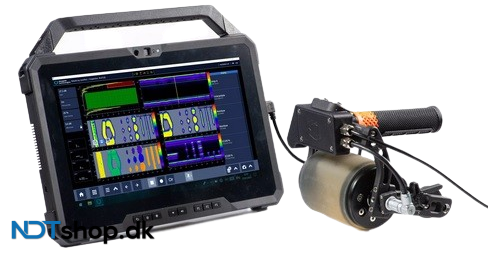

De mange forbindelsesmuligheder til Krautkrämer RotoArray comPAct giver hurtigere dataindsigt. Rulleproben kan nemt tilsluttes en tablet eller pc via en USB-port. Med en Wi-Fi- eller mobilaktiveret tablet eller pc kan du oprette forbindelse til et tilgængeligt netværk på stedet for at dele og gemme inspektionsdata.
Applikationer
Krautkrämer RotoArray comPAct er designet til ergonomisk, højhastigheds inspektion af store områder med forbedret sandsynlighed for detektion (Probability of Detection) til inspektion af kompositmateriale i luftfarts-, rumfarts- og vindenergi-industrien.
Anvendelser inkluderer:
- Inspektion af kompositmaterialer af luftfartsstrukturer, vindmøllevinger, aluminiumsvinger og flyskind (vinger, skrog), helikoptervinger og komplekse kompositstøbninger
- Detektion og dimensionering af delaminering og adskillelse
- Tykkelsesmålinger, materiale tab
- Detektion og kvantificering af intern porøsitet
Bærbar og let phased array ultralydinspektion starter her
Den innovative comPAct-teknologi åbner op for nye og alsidige anvendelsesmuligheder, hvis du leder efter ultra-bærbare, ergonomiske og brugervenlige løsninger. Du kan bekvemt tage Krautkrämer RotoAray comPAct med dig overalt i marken, mens du drager fordel af et fysisk mindre udstyr, tilhørende vægtreduktion, gode forbindelsessmuligheder og lavere startomkostninger.
Kompakt
Waygate Technologies har udviklet og integreret en banebrydende og unik teknologi i den velprøvede RotoArray-rulleprobe, der omdefinerer phased array-inspektion og gør det lettere og hurtigere for alle: comPAct.
Den mest omkostningseffektive letvægts PA-løsning
Den helt nye patenterede comPAct teknologi er nu komprimeret til at fylde en halv finger-negl. Den miniaturiserede instrumentelektronik muliggør en 100x reduktion i volumen og en 20x reduktion i strømforbrug sammenlignet med traditionelle PA-instrumenter, hvilket gør det muligt for instrumenterne at trække strøm fra en tablet eller pc via en USB-forbindelse.
Minimal størrelse og lav vægt giver maksimal fleksibilitet til at huse PA-elektronik i en boks, direkte i en scanner eller endda i selve PA-proben.
comPAct baner nye veje for lettere, enklere og mere omkostningseffektive UT phased array-applikationer.
Lavere prisniveau
Krautkrämer RotoArray comPAct bliver samtidig introduceret til en pris langt under de almindelige pris-niveauer. Ring på 44 65 22 77 eller skriv til info@ndtshop.dk for at høre mere eller booke en fremvisning.
| Tekniske Specifikationer | |
|---|---|
| Antal elementer | 64 |
| Max aperture | 32 elementer |
| Pulser voltage | 5 - 70 Volt |
| PRF | 50 - 3000 Hz |
| Frequency range | 5 MHz |
| Gain range | 0 - 70 dB |
| Display range | 2 - 490 mm (steel) |
| Gates | 3, 1 for IF-start |
| Probe connector | USB |
| Max power consumption | 2.5 W |
| Encoder | 1 axis |
| Operating temperature | 0 - 50 °C |
