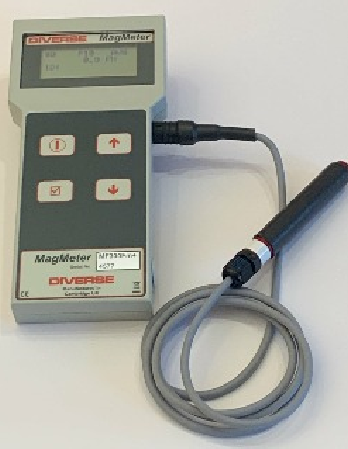

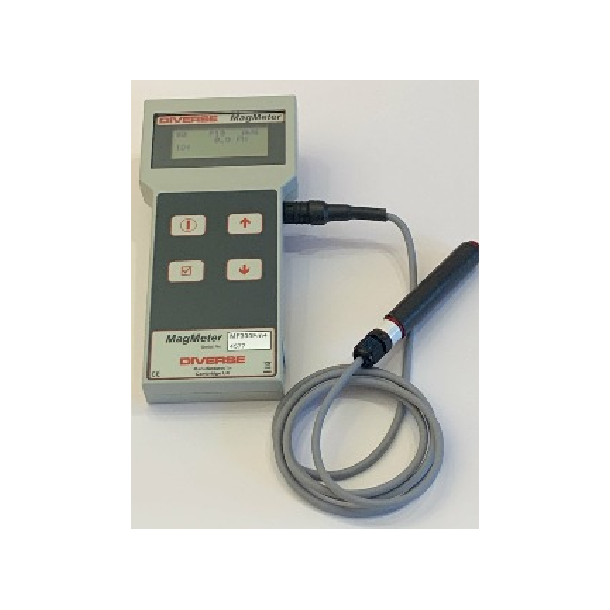

Ferrite Meter MF300Fm+

Industrianlæg og kemiske fabrikker arbejder ved høje temperaturer og tryk, ofte med aggressive medier; rustfrit stål er ofte det foretrukne materiale til disse anvendelser.  Hvis ferritindholdet i stålet er for lavt, kan svejsninger i rustfrit materiale revne ved høje temperaturer eller ved stor belastning eller vibration.  Hvis ferritindholdet er for højt, kan svejsningen blive svagere og mere modtagelig for korrosion.

For at kunne måle mængden af ferrit i en prøve, indførte Welding Research Council Ferrittallet (FN) som en standardiseret værdi, der relaterer til ferritindholdet i et magnetisk ækvivalent svejsemetal.  Ferritprocenten estimeres ved hjælp af en stykkevis lineær model for typiske ståltyper.  Forholdet afhænger af typen og oprindelsen af det anvendte rustfrie stål samt målemetoden.

Diverse Ferritmåler MF300Fm+ måler Ferrittallet (FN) i austenitisk og duplex rustfri stålsvejsninger.  Der findes 4 probevalg: P46 med et aktivt område på 4x6 mm; P46R vinkelprobe; P10, som er følsom for ferritindhold i en diameter på 10 mm; P10AC er en luftkølet version af P10 til brug med varme prøver.  Følsomhed i dybden er cirka 1 mm. MF300Fm+ kan leveres med op til 5 prober: P10 (1 eller 2), P46, P46R og P10AC.

Instrumentet kalibreres ved hjælp af NIST sekundære svejsestandarder.  Alle 16 standarder bruges i kalibreringen og giver et måleområde fra 0 til 115 FN.  Overførselsstandarder leveres sammen med instrumentet, hvilket muliggør validering af ydeevnen når som helst.

Funktioner ved MF300Fm+ Ferritmåler

• NDT af ferritindhold i området 0,1 til 115FN svarende til 0,1 til 83% Fe i austenitisk og duplex stål.
• Robust og transportabel
• Standard- eller spidsmåling af Ferrittal
• Stykkevis estimering af ferritprocent
• Automatisk nulstilling på anmodning
• Leveres med 5 overførselsstandarder til verifikation
• Lagring af 1000 målinger, overførsel til PC via RS232/USB
• Prober i 10 mm diameter (P10) og 4x6 mm (P46)
• Vinkelprobe til brug hvor adgangen er begrænset (P46R)
• Egnet til varme prøver (luftkølet probe)
• Op til 5 prober pr. instrument
• Enkel måling på små prøveflader
• Enheder kan vælges mellem WRC-FN og %Fe
• Kalibreret med standarder sporbare til NIST
• Stor tegnvisningstilstand
• Baggrundsbelyst display
• Leveres i bærekuffert

Udskiftelige prober

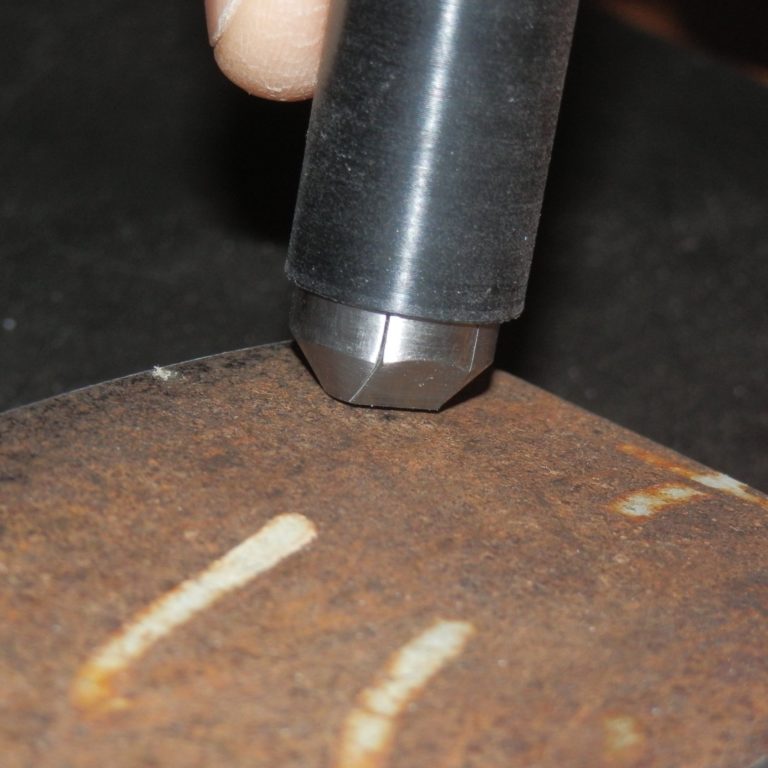

• Probe P46: Blyantformet, 15 mm diameter, længde 130 mm
  • Følsomt område 4 mm x 6 mm (24 mm^2)
  • Fjederbelastet kappe
• Probe P46R: Miniatyr rektangulær 20x30x75mm
  • Måling i 90 graders vinkel til proben
• Probe P10: Blyantformet, 15 mm diameter, længde 120 mm
  • Følsomt område 10 mm diameter (~80 mm^2)
• Probe P10AC: luftkølet blyantformet som P10
  • Luftforsyning reguleret til maks. 1 bar
  • Oliefiltreret luft foretrækkes
  • Lufttemperatur: omgivende (10°C - 30°C)
