NOVA Filmprocessor

Kontakt for pris - Telefon nr.: 44 65 22 77 - Email: info@ndtshop.dk

Lagerstatus: Bestillingsvare

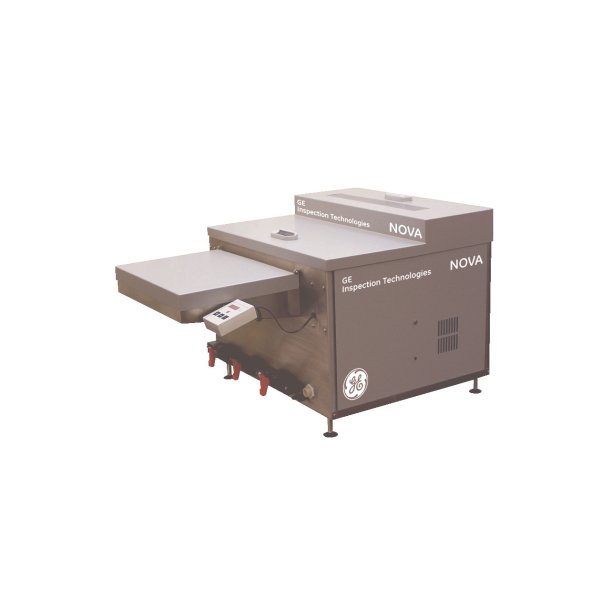

STRUCTURIX NOVA
Compact Film Processor

STRUCTURIX NOVA er en filmprocessor, der er designet og bygget specielt til det industrielle NDT-testmiljø. Den er intelligent, robust, økonomisk og automatisk og udfylder et hul på markedet for en kompakt processor, der kan udføre robust NDT-testning, samtidig med at den leverer kvaliteten af STRUCTURIX-filmsystemer og de funktioner, brugerne har brug for.





Kompakt og bærbar

NoVA er en bordprocessor, der kun optager 0,40 m² plads og er designet til at være ekstremt let og transportabel. Dens konstruktion af rustfrit stål, aluminium og PVC minimerer vægten (80 kg for grundmodellen) og maksimerer korrosionsbestandigheden.

Alsiddig og økonomisk

Uanset dit arbejdsområde tilbyder NoVA den ideelle løsning. For inspektionsfirmaer, der udfører on-site testning med flere teams, er NoVA's kompakte størrelse og lette vægt det naturlige valg. Den tilbyder produktions- eller testlaboratorier en måde at automatisere deres manuelle behandling til en overkommelig pris. Den tilbyder også en fremragende løsning for virksomheder, der behandler 10 til 50 film om dagen. Endelig, for virksomheder, der har brug for fleksibiliteten ved en backup-processor, der kan supplere deres digitale løsninger, er NoVA et ideelt valg. Det intelligente strømstyringssystem sikrer lavt strømforbrug (maksimalt 1.700 watt) og dermed betydelige besparelser i hele processorernes levetid.

Tilpasningsdygtig og nem at bruge

NoVA leveres i en standardmodel med avanceret elektronik, og den globale "plug and play"-funktion gør det muligt at tilpasse den til enhver konventionel stikkontakt, der kan rumme enhver standard global spænding. NoVA har en automatisk start/stop-funktion. Filmregistrering med fem scanningruller betyder, at genopfyldning kan udføres økonomisk og intelligent afhængigt af mængden af scannet film. Kontroldisplayet giver operatøren en visuel reference af behandlingsparametrene, og et 'OK'-lys indikerer, når den næste film kan indsættes. NoVA er testet med hele serien af STRUCTURIX-film og kemikalier, så du kan være sikker på optimale resultater under alle forhold. Det standard lys-tætte dæksel giver operatøren mulighed for at udføre andre opgaver, mens filmen fødes ind i NoVA, og forhindrer også støvpartikler i at ridse filmen.

Let at servicere og opgradere

Letvægts aluminiumssidedæksler giver let adgang til maskinen, og stativerne er lette at fjerne, rengøre og servicere. Cirkulationspumperne er også let tilgængelige og kan nemt skiftes af operatøren. Fjernovervågning og diagnostik gør det muligt for serviceteknikeren at forbinde NoVA direkte eller fjernstyret til sin pc og overføre alle data hurtigt og pålideligt.





STRUCTURIX NoVA tilbyder dig en unik kombination af bærbarhed og ydelse.

Den valgfri pakke af produkttilføjelser, NoVA Comfort Kit, giver dig mulighed for hurtigt og nemt at opgradere dens ydeevne. En vandbesparende magnetventil og genopfyldningspumpe tillader mængden af vaskevand, der leveres, at blive koblet til filmens overfladeareal, der indgår i vaskeafsnittet. Et vandfilter med patronfiltre filtrerer partikler ud af det indgående vand og sikrer dermed fremragende filmkvalitet. To genopfyldningstanke på 30 liter kan placeres under bordet for at spare plads i mørkekammeret.





NOVA Comfort Kit

  • Vandbesparende magnetventil
  • Vandcirkulationspumpe
  • Vandfilter med patron
  • To genopfyldningstanke på 30 liter

Tilbehør

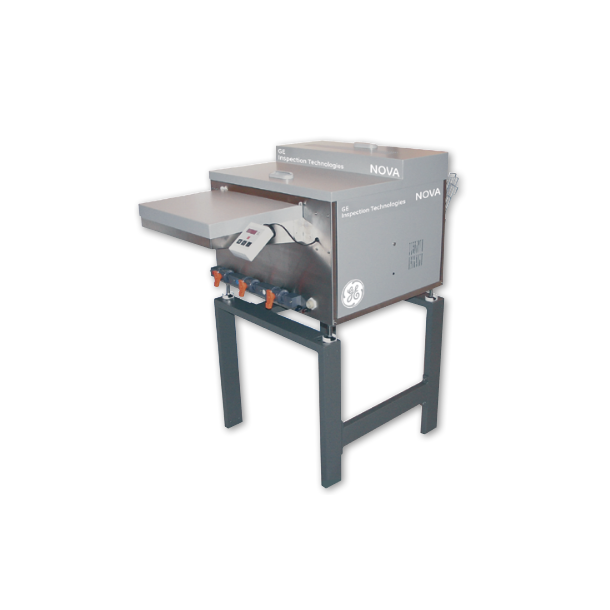

  • Bordstand
  • To genopfyldningstanke på 30 liter
  • Vandfilter med patron

Periferiudstyr

  • STRUCTURIX MIXER














Model STRUCTURIX Si STRUCTURIX S ECO/Si STRUCTURIX U STRUCTURIX M ECO STRUCTURIX NOVA
Forprogrammerede Cyklusser 7 7 1 1 1
Valgfri Cyklusser 1,5 til 12 min. (per 30 sek.) 1,5 til 12 min. (per 30 sek.)

3 til 12 min. (per 1 min.)
OS-cycles: 1.5/2/2.5

1,5 til 12 min. (per 1 min.) 1,5 til 12 min. (per 1 min.)
Standard Behandlingscyklus 8 min. 8 min. 8 min. 8 min. 8 min.
Fremkalder Dyppetid 100 sek. 100 sek. 100 sek. 100 sek. 100 sek.
Kapacitet (8 min. Cyklus) 10 cm x 48 cm (4 film side om side) 300 film/time 148 film/time 106 film/time 92 film/time 92 film/time
  75 film/time 48 film/time 34 film/time 30 film/time 30 film/time
Transport Hastighed 50 cm/min. 32 cm/min. 23 cm/min. 20 cm/min. 20 cm/min.
Film Størrelser Format min. 6 x 12 cm 6 x 12 cm 6 x 12 cm 6 x 12 cm 6 x 12 cm
Bredde min. 3.5 cm 3.5 cm 3.5 cm 3.5 cm 3.5 cm
Bredde max. 43 cm 43 cm 43 cm 43 cm 43 cm
Længde min. 12 cm 12 cm 12 cm 12 cm 12 cm
Dimensioner Længde 162 cm 162 cm

120 cm

142 cm 119 cm
Bund 111 cm 111 cm 75 cm 86 cm 63 cm
Bredde 71 cm 71 cm 68 cm 68 cm 68 cm
Højde 123 cm 123 cm 105 cm 59 cm 57 cm
Gulvareal 0.79 m² 0.79 m² 0.50 m² 0.56 m² 0.40 m²
Vægt Tom 298 kg 285 kg 160 kg 104 kg 80 kg
Med Kemikalier 426 kg 426 kg 250 kg 134 kg 110 kg
Strømforsyning Amperage 16 A 16 A 16 A 16 A 8.5 / 7.5 / 6.5 / 7.3 A
Frekvens 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz
Spænding 208 / 230-240 V 208 / 230-240 V 200 V / 240 V 100 V / 120 V /
200-208 V /230-240 V
100 V / 120 V /
200-208 V / 230-240 V
Tank Kapaciteter Udviklertank 37 l 41.5 l 24 l 10 l 10 l
Fikseringstank F1 37 l 41.5 l 20 l 10 l 10 l
Fikseringstank F2 27 l 29 l   9 l
Sidste Vaske Tank 27 l 29 l 20 l 9 l 10 l
Standard Forbrug G135 Udvikler 900 ml/m² 900 ml/m² 900 ml/m² 900 ml/m² 900 ml/m²
G335 Fikser 700 - 1200 ml/m² 1200 ml/m² 1200 ml/m² 1200 ml/m² 1200 ml/m²
Vand 13 l/m² 13 l/m² 13 l/m² 13 l/m² 13 l/m²
Udviklingstemperatur 28° C 28° C 28° C 28° C 28° C 28° C
