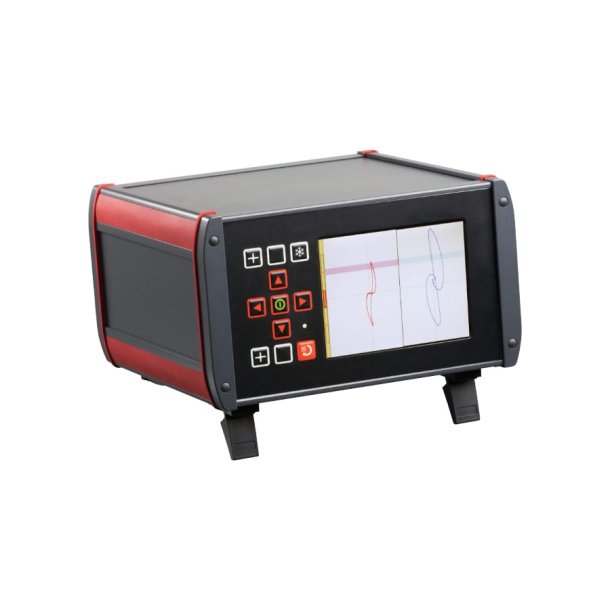

ViCTor 2.2D

Hvirvelstrømsfejldetektor til automatiserede inspektioner

ETher NDE introducerer ViCTor 2.2D, det brugervenlige automatiserede hvirvelstrømsinspektionssystem, designet med automationsingeniøren i tankerne. Baseret på vores langvarige udvalg af kernefejldetektorer og software, vil NDT Inspectors hurtigt blive fortrolige med dens brugergrænseflade og med en række forskellige konfigurationer til rådighed, tilbyder ViCTor 2.2D maksimal fleksibilitet for hver enkelt applikation.

Eddy Current er ideel til inspektionsautomatisering, især af såkaldte rotationssymmetriske komponenter af følgende årsager:

• Ikke-kontakt
• Høj hastighed (potentielt op til 200ms-1)
• Ingen kobling nødvendig, intet spildevand produceret
• Ideel til detektering af overfladefejl
• Bred geometri af sonder til rådighed
• Omkostningseffektiv inspektionsløsning til rotationssymmetriske komponenter, f.eks. Lejer, dynestifter, cylinderforinger osv.

Funktionen "Guides".
"Guides" giver brugeren mulighed for at vise et diasshow, der nemt kan oprettes med almindeligt brugt desktop-software. Fordelen ved denne funktion er, at instruktioner, vejledninger og procedurer for inspektionen kan tilføjes til AeroCheck+ meget hurtigt, og NDT-inspektøren kan nemt skifte mellem selve inspektionen og "Guides", mens han udfører en live-test.

Innovativ "Loop"-funktion
"Loop" er en bekvem måde at opfange et repetitivt signal og derefter justere instrumentindstillingerne, især Phase, Gain og Filters for at forenkle opgaven med at optimere parametrene.

Datalogning
Realtidsoptagelse eller signaldata og "genafspilning" på instrumenter og stationær pc, op til 164 sekunder.

Spor
Sporingsfunktionen gør det muligt at lagre en referencebølgeform på skærmen og vises sammen med graticulaen bag live-spottet. Dette gør det muligt for operatøren let at sammenligne de levende data med referencekalibreringen.


• I stand til samtidig brug af to sonder, for øget inspektionseffektivitet
• Separate dobbelte alarmer
• Rotary Drive og Conductivity driftstilstande ombord
• Stor, lysstærk LCD-skærm og ekstern VGA til monitoroutput
• Drevet af 24V for nem industriel kontrolsystemintegration
• RS-232 & USB-fjernbetjening til nem integration af kontrolsystem
• Mulighed for at streame realtidsdata over en USB
• Dobbelte analoge udgange muliggør enkel optagelse.
