Krautkrämer USM GO+

Krautkrämer USM Go+ ultralydsfejlsøger

Mobil ultralydprøvning med 50 % længere driftstid. Den opdaterede Krautkrämer USM Go+ fra Waygate Technologies kombinerer pålidelig fejlsøgning med et kompakt og let design til krævende inspektionsopgaver. Instrumentet vejer kun 850 g inklusive batteri og har en tydelig 5-tommers skærm, intuitiv enhåndsbetjening og et IP67-klassificeret kabinet.

USM Go+ er udviklet til ultralydprøvning af svejsninger, smedegods, støbegods, skinner og kompositmaterialer. Det er et alsidigt instrument til ikke-destruktiv prøvning (NDT) inden for luftfart, energiproduktion, olie og gas, bilindustrien og jernbanesektoren. Opdateret elektronik og firmware reducerer strømforbruget, mens forbedringer af kabinet, knapper og stik gør den daglige betjening mere komfortabel.

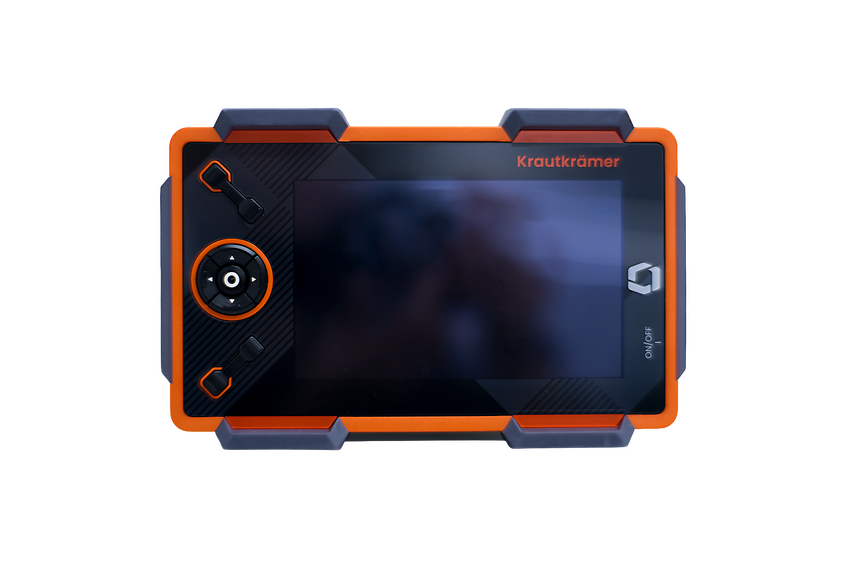

Hvad er nyt i den opdaterede USM Go+?

• 50 % længere driftstid: Det lavere strømforbrug giver ifølge Waygate Technologies 50 % længere driftstid mellem opladninger sammenlignet med den tidligere USM Go+-platform.
• Opdateret hardware og firmware: Nye hovedchips, et redesignet printkort og omskrevet firmware understøtter platformens fortsatte tilgængelighed og langsigtede support.

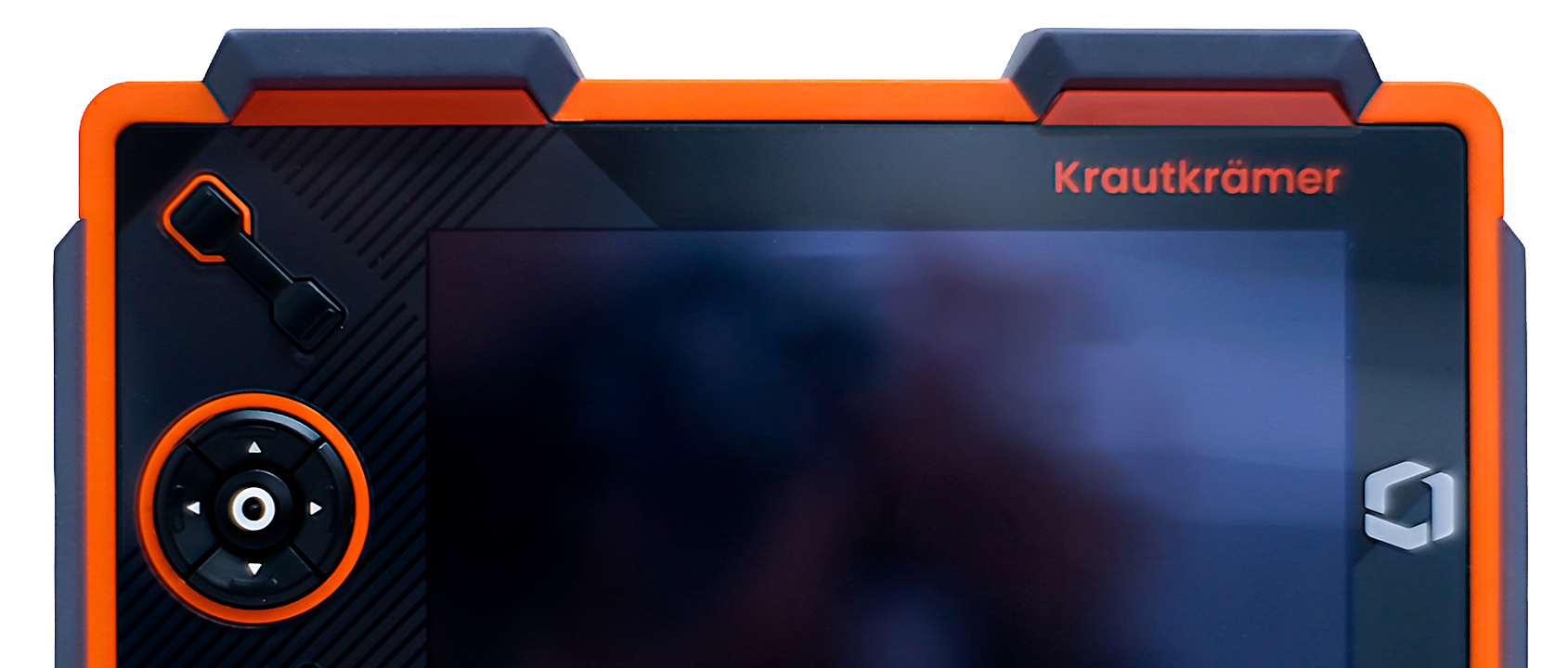

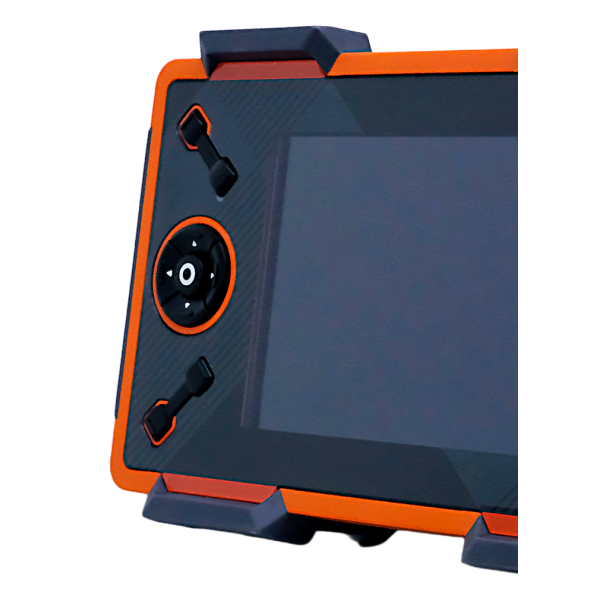

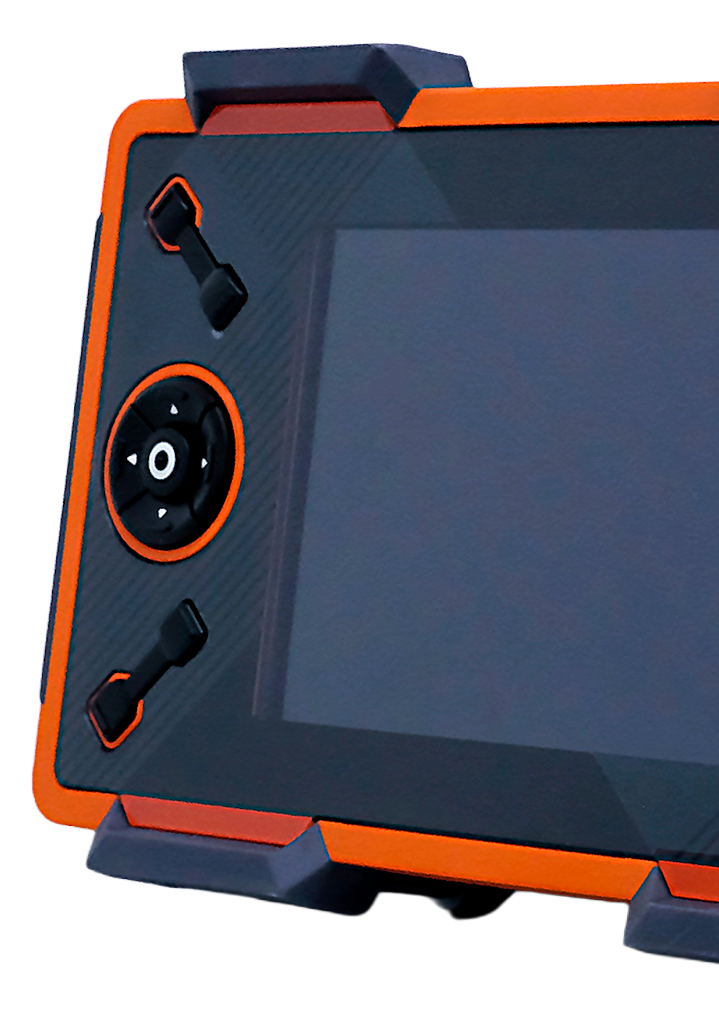

• Mere responsive knapper: Større knapper er lettere og mere behagelige at trykke på.

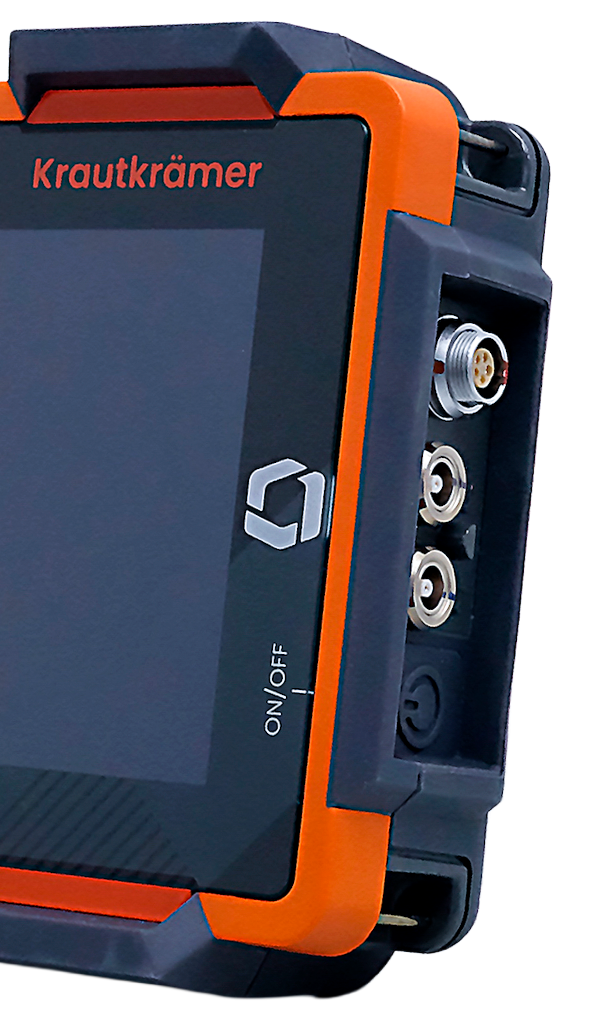

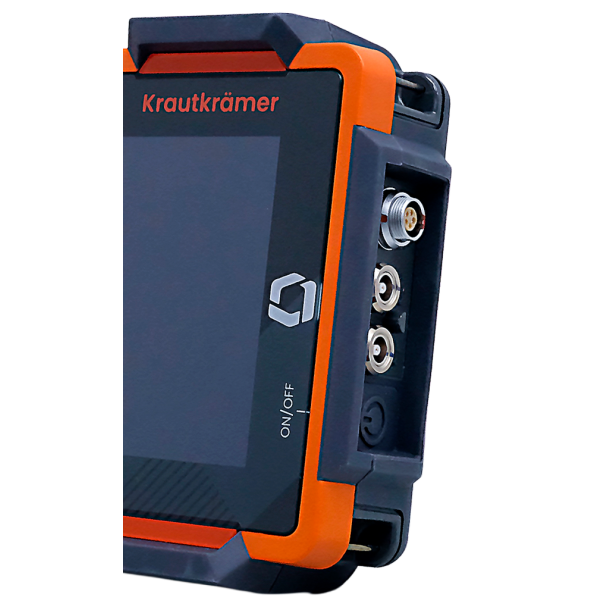

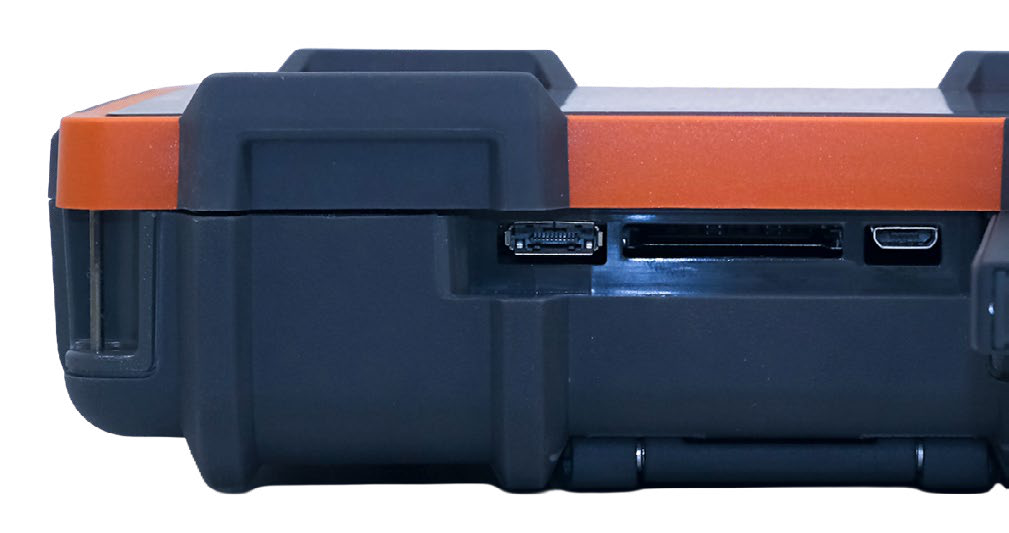

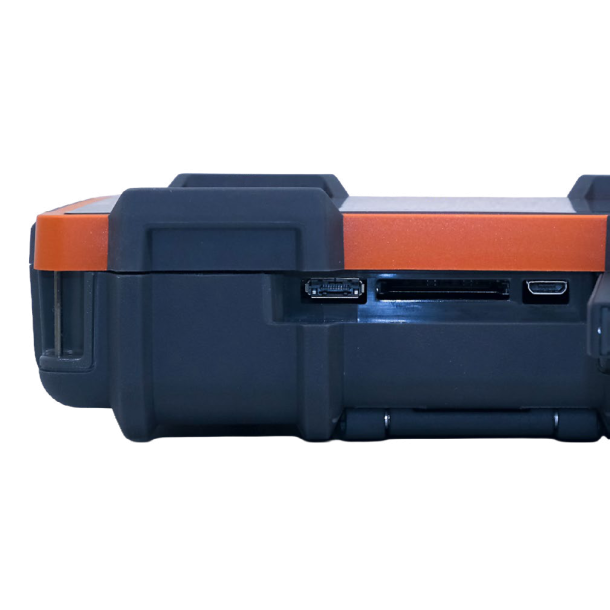

• Mere sikker kabelforbindelse: Opdaterede I/O- og USB-stik omfatter en forbedret I/O-forbindelse, der holder kablet bedre fast.

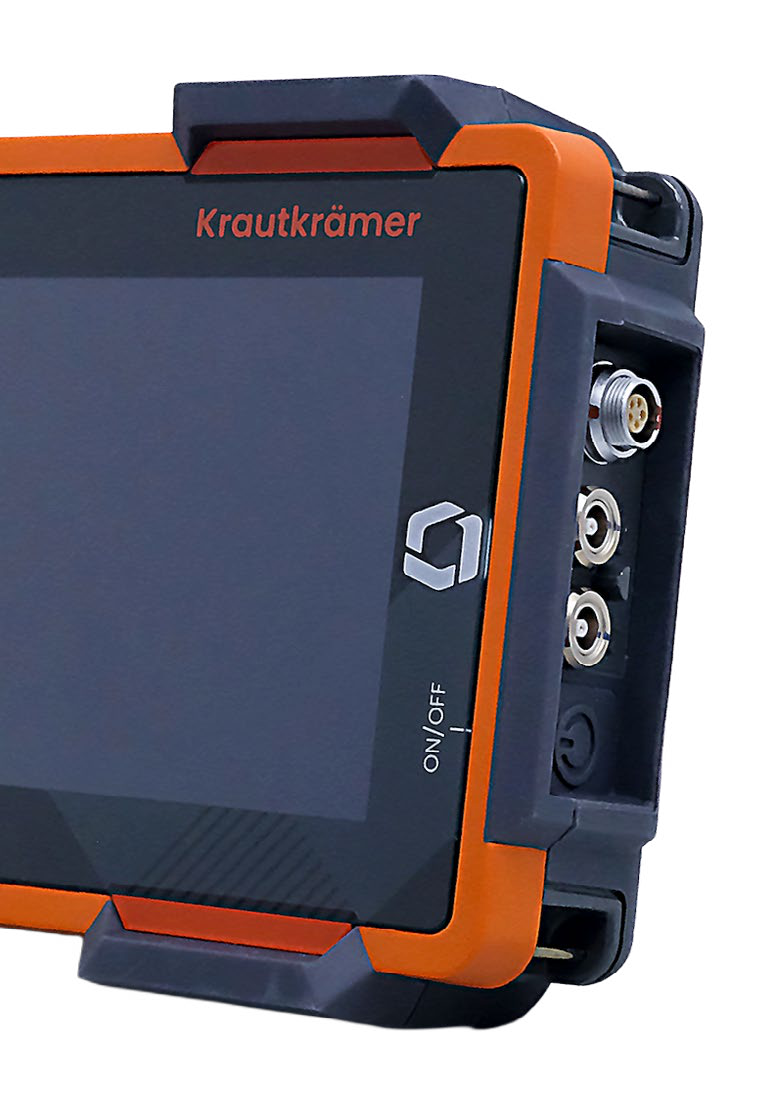

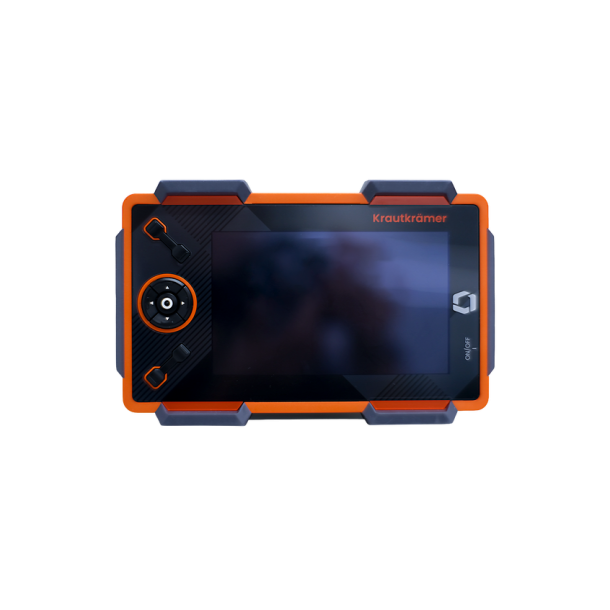

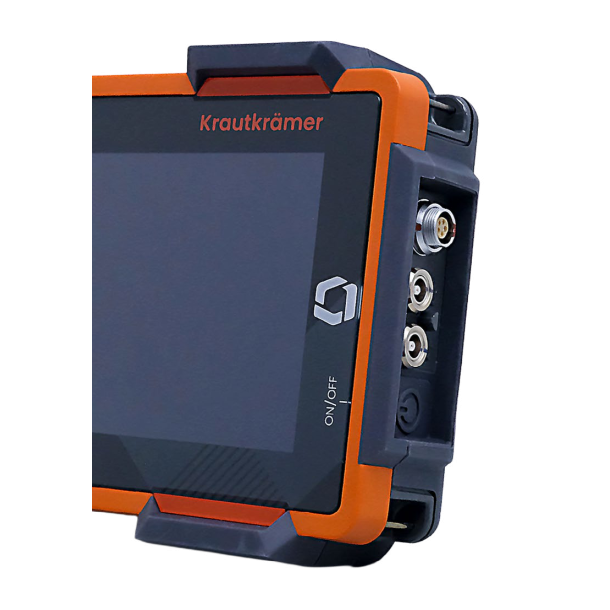

• Opdateret kabinet: Et revideret design med grå overflader hjælper med at begrænse ophobning af snavs, mens den velkendte placering af tilslutningerne er bevaret.

Let, robust og nem at betjene

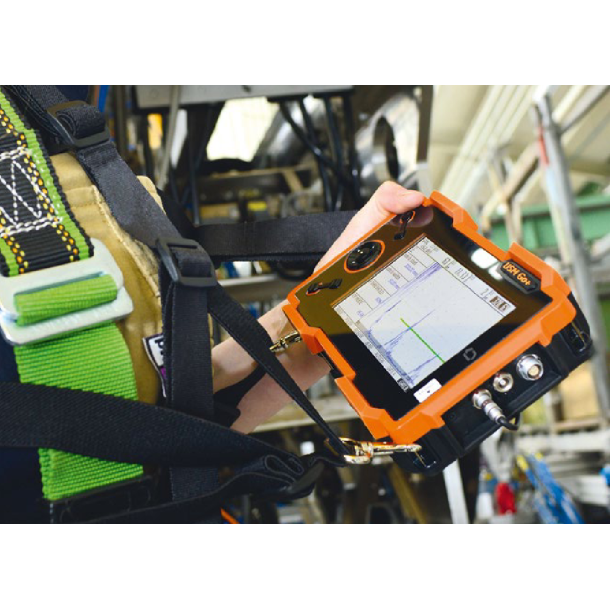

USM Go+ er udviklet til opgaver, hvor mobilitet er afgørende. Det kompakte kabinet på 175 × 111 × 50 mm og de intuitive piletaster gør det muligt at betjene instrumentet med én hånd, så den anden er fri til at placere lydhovedet. En vendefunktion tilpasser skærmen og betjeningen til både højre- og venstrehåndede brugere.

Den formstøbte gummibeskyttelse og kapslingsklassen IP67 gør instrumentet velegnet til krævende arbejdsforhold. En integreret støttefod giver en praktisk betragtningsvinkel ved arbejde på et bord, og et driftstemperaturområde fra −10 °C til +50 °C muliggør brug under varierende forhold.

Tydelig A-scan-visning og fleksibel ultralydprøvning

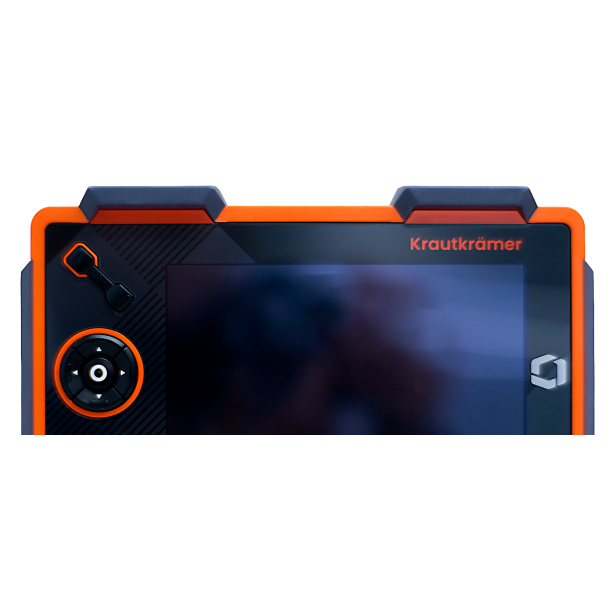

Farveskærmen på 5 tommer viser ultralydssignaler med en opløsning på 800 × 480 pixels. Den justerbare lysstyrke gør det muligt at tilpasse skærmen til både kraftigt dagslys og svagt belyste inspektionsområder.

God opløsning tæt på overfladen hjælper med at påvise fejl lige under emnets overflade. En justerbar pulsgentagelsesfrekvens (PRF) på 15–2.000 Hz understøtter prøvning af smedegods ved lav PRF og scanning af svejsninger ved højere PRF. Modtagerens dynamikområde på 110 dB og valgbare filtre giver fleksibilitet ved brug af forskellige lydhoveder, materialer og prøvningsopgaver.

Anvendelser inden for industriel NDT

• Prøvning af svejsninger: Trigonometrisk fejllokalisering med krumningskorrektion, AUTOANG-vinkelberegning og Color Leg-visning understøtter evalueringen. AWS D1.1-, DAC/TCG- og DGS-værktøjer fås som tilvalg til yderligere størrelsesbestemmelse og vurdering.
• Smedegods og støbegods: Manuel PRF-indstilling, en indikator for fantomekkoer og dæmpning af bagvægsekkoet med Backwall Echo Attenuator (BEA) understøtter signalfortolkningen. DGS-evaluering fås som tilvalg.
• Prøvning af skinner: Lav vægt, kompakte mål og PRF op til 2.000 Hz gør instrumentet velegnet til mobil prøvning.
• Kompositmaterialer: RF-visning og udløsning af måleport B fra måleport A understøtter prøvning af lagdelte materialer. TCG som tilvalg giver amplitudekorrektion med en hældning på op til 120 dB/µs.

Gem prøvningsresultater og optag A-scan-video

Gem prøvningsrapporter og A-scan-skærmbilleder på et SD-kort, eller optag op til otte minutters A-scan-video til efterfølgende gennemgang af prøvningen. Rapporter i JPEG- eller BMP-format kan åbnes uden specialsoftware og er nemme at dele.

Micro USB-grænsefladen gør det muligt at overføre data til en computer til videre analyse eller arkivering. Brochuren angiver udskiftelig hukommelse på 2 GB og understøttelse af SD-kort på op til 16 GB.

Tilvalg til evaluering og prøvning

Konfigurer USM Go+ efter din prøvningsprocedure. Producenten angiver følgende funktioner som tilvalg. Hvilke funktioner der medfølger, afhænger af den bestilte konfiguration.

• AWS-værktøj: Evaluering i henhold til AWS D1.1.
• DAC/TCG: Afstands-amplitudekorrektion med 16 punkter og tidskorrigeret forstærkning med et dynamikområde på 110 dB.
• DGS: Størrelsesbestemmelse og evaluering efter DGS-metoden.
• Data Logger: Udvidet datalogning.
• Tredje måleport C: En ekstra måleport.
• Firkantpulsgenerator: Et alternativ til spike-pulsgeneratoren til mere krævende anvendelser.

Tekniske specifikationer for Krautkrämer USM Go+

Standarder angivet af producenten: EN 55011; EN 61000-6-2:2011; ISO 22232; ASTM E1324 og E317; ANSI/NCSL Z540-1-1994; MIL-STD-45662A; MIL-STD-2154. Specifikationen henviser desuden til EN 1712, EN 1713, EN 1714 og ASTM E164 for DAC- og DGS-værktøjerne, der fås som tilvalg.

Materialeoplysninger: Produktet indeholder PFAS (fluorpolymerer). Se betjenings- eller vedligeholdelsesvejledningen for oplysninger om, hvor disse komponenter findes.

Ofte stillede spørgsmål

Hvor meget længere er driftstiden på den opdaterede USM Go+?

Waygate Technologies angiver 50 % længere driftstid sammenlignet med den tidligere USM Go+-platform som følge af et lavere strømforbrug. Den offentliggjorte opdatering angiver ikke batteriets driftstid i timer.

Er DAC/TCG, DGS og AWS D1.1 standardfunktioner?

Disse evalueringsværktøjer er angivet som tilvalg. Kontrollér den valgte konfiguration for at se, hvilke funktioner der medfølger.

Kan USM Go+ betjenes med venstre hånd?

Ja. Vendefunktionen tilpasser skærmen og betjeningen til både højre- og venstrehåndet brug.

Kan prøvningsresultater gemmes og deles?

Ja. USM Go+ gemmer rapporter og A-scan-skærmbilleder på et SD-kort, understøtter rapporter i JPEG- og BMP-format og kan optage A-scan-videosekvenser på op til otte minutter. Data kan også overføres via Micro USB.

Vælg USM Go+ til dine prøvningsopgaver

Kombiner mobil ultralydprøvning med de evalueringsværktøjer, din opgave kræver. Kontakt os for at få afklaret din USM Go+-konfiguration, softwaretilvalg, kompatibilitet med lydhoveder og kabler samt medfølgende tilbehør.
